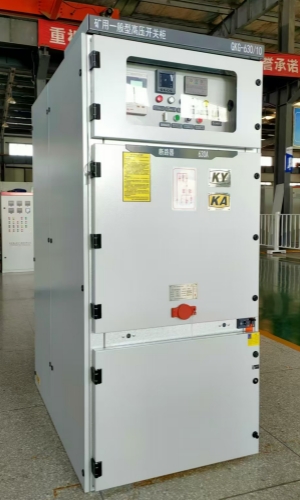

GKG系列矿用一般型高压开关柜

一、用途与适用范围

GKG系列矿用一般型高压开关柜（以下简称开关柜）适用于非煤矿山使用。

开关柜适用于非煤矿山企业用户的交流50Hz，额定工作电压10(6)kV，额定电流为1250A、630A，作为动力、照明及配电设备的电能转换、配电控制之用。

二、基本参数

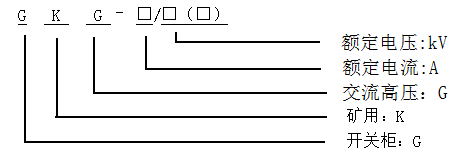

   2.1 型号含义：

2.2 基本参数

(1) 额定电压(kV)：AC10 (6)kV；

(2)额定电流(A)：1250, 630；

(3)短路开断和关合电流次数：“分—0.3s—合分—180s—合分”5次，分14次，合分11次；

(4)额定短路开断电流： 31.5kA（有效值）；

(5)额定短路关合电流： 80kA（峰值）；

(6)额定短时耐受电流：31.5kA（有效值）；

(7)额定峰值耐受电流： 80kA（峰值）；

(8)额定短路持续时间：4s；

(9) 额定短路开断次数：30次。

外形尺寸：865×1500×2300（mm），外壳壁厚：2.0mm。

主要保护功能：

(1)短路保护

(2) 过负荷保护

(3) 接地（漏电）保护

(4) 过欠电压保护

另具备故障记忆、故障查询等功能。

2.3 执行标准

       GB/T 12173-2008《矿用一般型电气设备》

  Q/SKS 002-2023《GKG系列 矿用一般型高压开关柜》

三、结构概述

开关柜外壳采用2.0mm厚冷轧钢板制成，能承受国家标准和本产品技术条件规定的冲击强度和强度试验。电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式。安装时不用的进线口用防爆胶泥堵死。

四、安装使用注意事项：

1．开关柜在下列条件下应能正常工作：

a) 周围空气温度：-20℃〜+40℃;

b) 海拔髙度：不超过1000m;

c) 周围空气相对湿度不大于95%(在25℃时）；

d) 在无显著摇动与冲击振动的地方；

e) 在无破坏绝缘及腐蚀金属的气体和蒸汽的环境；

f) 允许在少量垂直滴水的地方；

g) 应水平安装（倾斜度不超过 5°) ；

h) 仅限于无滴水和粉尘浸入的硐室中使用。

2．安装前应检查名牌，规格参数，防爆型式是否符合要求。

3．使用维护中严禁带电开盖。

4．电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式。

5．开关柜设有内外接地端子，安装时须可靠接地“〨”。

6．接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电。

五、调试

1. 断路器搬移时不得使上下出线臂受力，同时不应让断路器受到较大的冲击振动。

2. 断路器一次回路通电前应做以下准备工作。

 a.检查产品铭牌、合格证是否与订单相符，装箱清单是否与实物相符。

  b.检查断路器有无损坏，如有损坏请停止使用。

  c.清除表面灰尘脏污，尤其是绝缘表面，用工频耐压法检查真空灭弧室的真空度（断路器分闸，在断口间施加工频42kV/1min）

  d.用手动方式按规程操作断路器进行储能、合闸和分闸，观察储能状态，分合指示位置是否正常，（注：装有闭锁装置的断路器必须在二次回路通电后才能进行手动操作）。

  e.用操作电源操作断路器进行储能、合闸和分闸，观察储能状态、分合指示位置是否正常，手车式断路器按如下步骤操作：

3. 将推进手柄插入推进孔中，顺时针摇动为推进，逆时针摇动为退出。推进总行程约200mm，在分闸状态下，应顺利进入工作位置或试验装置，请中速转动手柄圈，当听到“嗒”的一声时即为到位（切忌用力过大而损伤推进机构），同时接通相应位置指示回路。

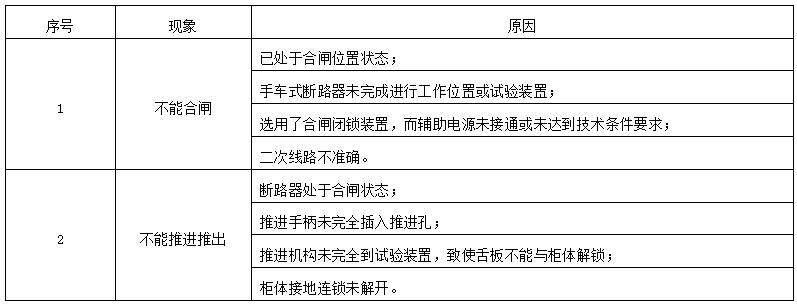

操作过程中可能出现的现象

按上述原因检查后，仍然疑问的请与制造厂家联系。

六、维护和保养

1.正常使用的过程中，应定期对断路器本体进行适应检查，对设备表面的污秽受潮部分进行清洁，用于布擦拭绝缘表面，然后用沾着清洗剂的绸布揩去其他污秽物（注意所用清洗剂能使用于塑料或合成塑料材料）。用工频耐压法检查真空灭弧室的真空度，在打耐压的过程中，灭弧室外部有微弱的发光是正常的，如发现灭弧室的持续的击穿，应更换真空灭弧室。

2. 当断路器长期放置时，可能断路器活动部分产生阻滞，每年应对断路器进行至少5次的储能及合、分闸操作。

3. 安装和使用时严禁用坚硬的物体撞击真空灭弧室。

4. 用户不应随意更换使用与原型号规格不一样的电器元件。

5. 操作人员应初步了解断路器和机构的结构、性能和安装调试、维护检修知识，对运行中问题予以记录，必要时通知制造厂家。

6. 频繁操作场所，应注意严格控制在技术条件规定的操作次数及开断次数范围内，不能在超出使用寿命后继续使用。

七、订货须知

订货须注明产品型号规格、电压、电流、结构形式、订购数量、订货单位、详细地址、

联系人、电话。

八、贮存及运输

1．开关柜应贮存在干燥、通风系统良好的仓库中

2．在运输时防止雨水的侵袭和强烈的振动。
