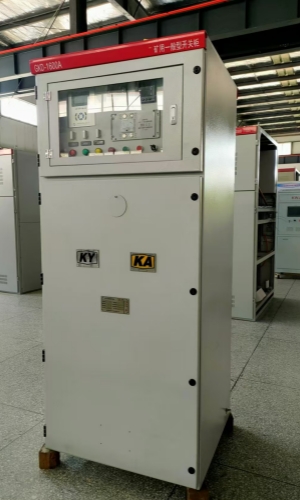

GKD系列矿用一般型低压开关柜

一、用途与适用范围

GKD系列矿用一般型低压开关柜（以下简称开关柜）符合国家标准GB3836.1-2021《爆炸性环境 第1部分：设备 通用要求》、GB3836.3-2021《爆炸性环境 第3部分：由增安型“e”保护的设备》等国家标准。适用于非煤矿山使用。

开关柜适用于非煤矿山企业用户的交流50Hz，额定工作电压660(380)V，额定电流为1600A、1250A、630A、400A，作为动力、照明及配电设备的电能转换、配电控制之用。

二、基本参数

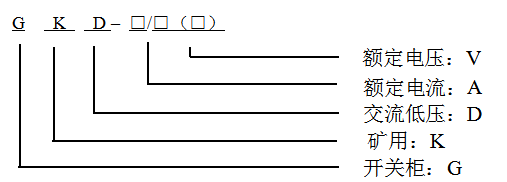

2.1型号含义：

2.2基本参数

    a) 额定频率(Hz）：50

    b) 外壳防护等级：IP43

    c) 工作制：长期

    d) 外形尺寸（长×宽×高）：845×725×1960（mm），外壳壁厚为2.0mm。

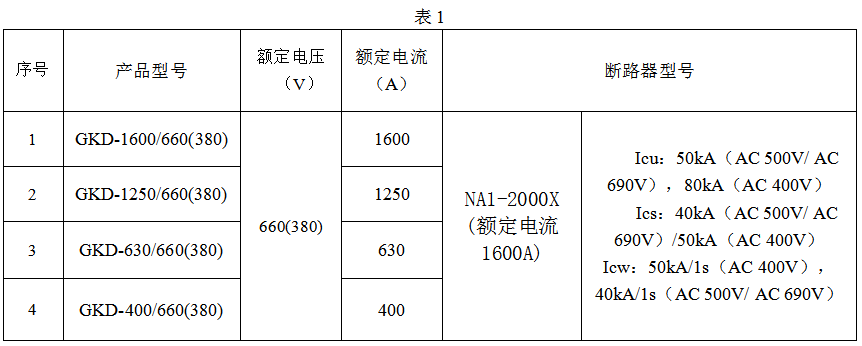

 产品型号参数见表1

 2.3 执行标准

  GB/T 12173-2008《矿用一般型电气设备》

     Q/SKS 001-2023《GKD系列 矿用一般型低压开关柜》

三、结构概述

开关柜外壳采用2mm厚冷轧钢板制成，能承受国家标准和本产品技术条件规定的冲击强度和强度试验。表面涂1321#耐弧漆。电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式。安装时不用的进线口有防爆胶泥堵死。

四、使用注意事项：

   1．开关柜在下列条件下应能正常工作：

a) 海拔不超过2000米；

b) 周围环境温度为-20℃～+40℃；

c) 周围空气相对湿度不大于95％(在25℃时)；

d) 在无破坏绝缘的气体或蒸汽环境中；

e) 固定安装使用；

f) 非煤矿山使用。

g)仅限于无滴水和粉尘浸入的硐室中使用。

  2．安装前应检查名牌，规格参数，防爆型式是否符合要求。

  3．使用维护中严禁带电开盖。

  4．电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式。

  5．开关柜设有内外接地端子，安装时须可靠接地“〨”。

  6．接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电。

五、安装与维护

  1．安装前检查断路器的规格是否符合要求。

  2．.安装前先用兆欧表检查断路器绝缘电阻，在周围介质温度 20±5℃和相对温度 50%-70%时应不小于 10MΩ。否则应烘干，待绝缘电阻达到要求方可使用。

  3．断路器安装时，其底座应居于水平位置，并用 M10 螺钉固定。

  4．安装时对断路器进行可靠的保护接地，接地处有明显的接地标记。

  5．断路器的上进线或下进线，均不改变其技术性能。

  6．断路器安装完毕按有关接线图接线后，在主电路通电前（抽屉式断路器抽屉座上的指示在试验装置）应进行下列操作试验。

    a.检查欠电压，分励脱扣器及释能（合闸）电磁铁、电动操作机构电压是否相符（断路器合闸前，欠电压脱扣器必须通电）。

    b.上下扳动面罩上的手柄，七次后面板显示“贮能”，并听到“卡嗒”一声，即贮能结束，按动“1”按钮或释能（合闸）电磁铁通电，断路器可靠闭合（在控制器复位按钮可靠复位情况下），扳动手柄能再次贮能。

    c.电动机通电操作至面罩显示“贮能”，并伴随“卡嗒”一声，贮能结束，电动机自动断电，按动“1”按钮或释能（合闸）电磁铁通电，断路器可靠闭合。

    d.断路器闭合后，无论用欠电压、分励脱扣器或面罩上的“0”按钮，智能控制器的、脱扣试验均应使断路器断开。

  7.智能控制器的应用控制器调整控制器长延时电流整定：按“清灯”键后，再按“设定”键，直到长延时状态指示灯亮，显示长延时出厂电流整定值，一般为 In，电流整定范围为（0.4-1.0）In，根据需要按“+”、“-”键，每按一次以＜2%间隔增减，直到最接近的需要的电流为止，接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长延时电流整定值已贮存结束。

长延时时间整定：长延时电流整定结束后，再按一次“设定”键，长延时时间状态指示灯亮，显示长延时时间出厂整定值，按“+”键，每按一次时间增加一倍，如时间过长，可再按“-”键，每按一次，时间减少一倍，知道最接近需要的时间为止，接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长延时时间整定结束。负载监控、短延时、瞬时、接地等保护动作值整定和动作时间，整定方法同上，只是对应不同状态指示。接地时间整定在“OFF”位置，表示故障状态，接地只报警不脱扣；瞬动整定在“OFF”位置，表示该保护取消，控制器在整定过程中，一旦有故障信号，则自动封锁功能，进入故障处理状态。

控制器各种保护参数，不得交叉设定。控制器保护优先级如下：长延时＜短延时＜瞬时。对用于重合闸的，ILc2 设定值小于 ILc1，控制器参数全部整定好后，再按一次“清灯”键，或断电复位一次，使控制器处于运行状态。

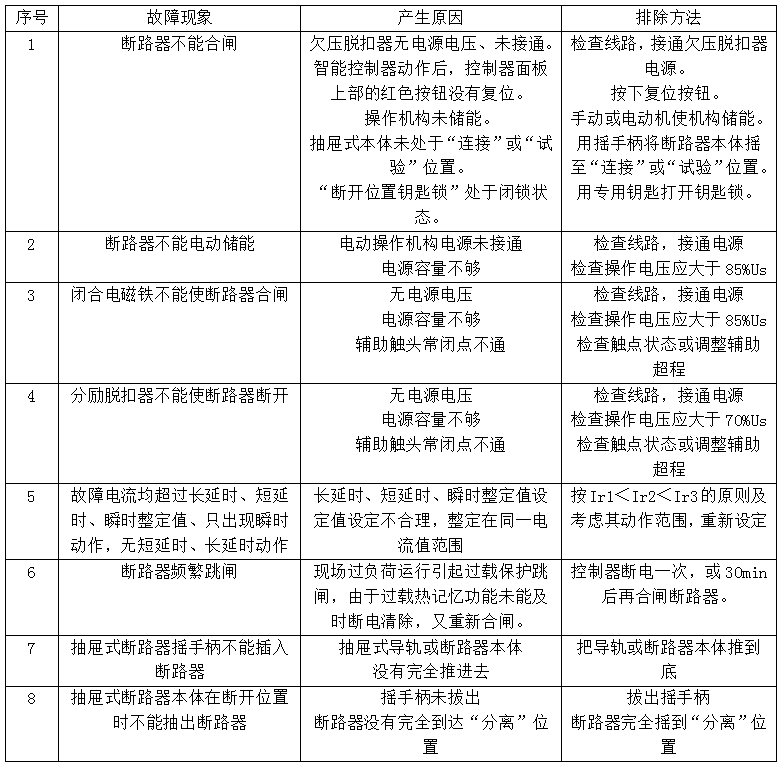

六、故障与维修

七、订货须知

订货须注明产品型号规格、电压、电流、结构形式、订购数量、订货单位、详细地址、联系人、电话。

八、贮存及运输

1．开关柜应贮存在干燥、通风系统良好的仓库中。

2．在运输时防止雨水的侵袭和强烈的振动。
