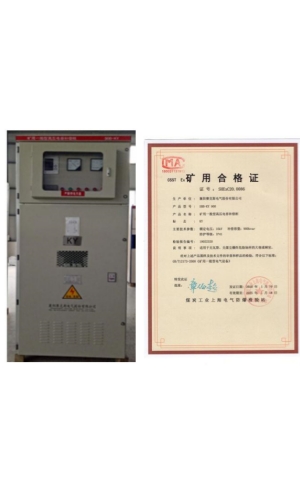

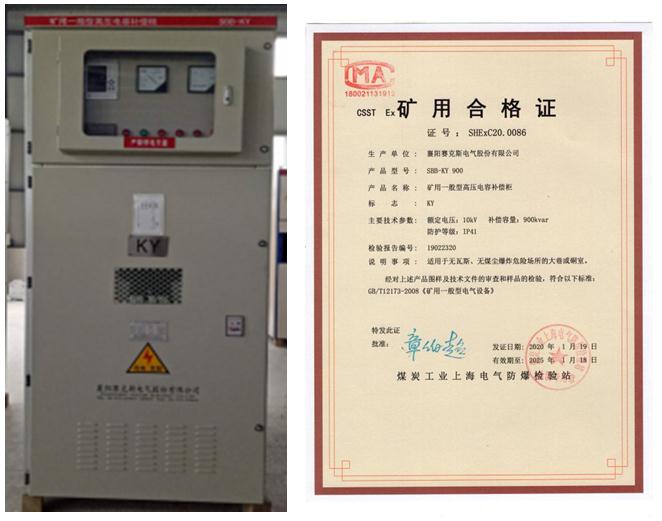

SBB矿用一般型高压电容补偿柜

1、概述
     SBB矿用一般型高压电容补偿柜用于煤矿无瓦斯、煤尘爆炸危险场所及非煤矿山等其他类似的地下工业生产部门额定电压6KV、10KV的交流电力系统中，补偿系统中的感性无功，减少损耗，提高功率因数，以改善配电电压质量，提高电力设备的供应能力，并具有抑制诣波的功能，确保装置自身和相连电网的安全可靠运行。

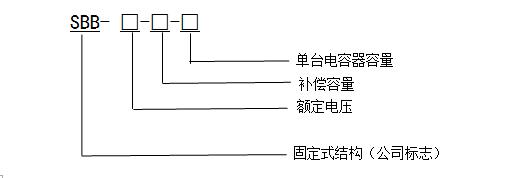

2、型号及意义



3、执行标准
GB/T14549               电能质量公用电网谐波
GB50227                  并联电器装置设计规范
GB3983.2                 高电压并联电容器
GB50150-2006        电气设备交接试验标准
GB/T11024-2001     标称电压1KV以上交流电力系统用并联电容器
GB/T2900.16-1996  电力电容器
JB7111                    高压并联电容器装置
SD325                     电力系统电压和无功电力技术导则
DL/T604                  高压并联电容器装置订货技术条件
DL/T672                  变电所电压无功调节控制装置订货技术条件
DI462                      高压并联电容器用串联电抗器订货技术条件
GB/T 12173-2008   矿用一般型电气设备

4、使用环境条件
█ 海拔高度不超过2000m。
█ 周围介质温度不高于+40℃；不得低于-20℃。
█ 周围空气相对湿度不大于95%（在25℃时）。
█ 在煤矿井下无瓦斯、煤尘爆炸危险的场所。
█ 无剧烈振动及垂直平面倾斜度不超过5度的场所。
█ 无破坏绝缘及腐蚀金属气体及蒸气的环境。
█ 允许有少量垂直滴水的地方。

5、主要技术参数
█ 额定电压：6KV，10KV
█ 目标功率因数：0.92-0.98（对应设计选择装置的补偿容量）。
█ 通过电压能力：允许在工频1.1倍额定电压下长期运行。
█ 过电流能力：过电流不超过其额定电流的1.3倍时能长期运行。

6、产品特点
█ 采用进口无功补偿综合自动控制装置，根据线路的电压及功率因数对电容器组实行微机控制下的自动跟踪分组投切，以实现对电网的无功综合自动控制。
█ 本装置采用高压专用真空接触器投切，投切组数按用户确定补偿的路数及每路的容量设定。
█ 柜体满足五防安全要求，且保护安全可靠，操作灵活方便。
█ 采用CPU设计，具有较高的分辨率和测量精度，采用大屏幕液晶显示，汉化菜单操作，人机界面友好，使用方便。
█ 成套装置包括：专用高压真空接触器、过电压保护器、放电线圈、串联电抗器、高压电容器、控制器、柜体及辅助连线，并提供RS-48S通讯接口。

7． 订货须知：
█ 订货时请提供一次接线图、平面布置图、设备排列图。
█ 客户订货时应写明电容柜型号、规格、数量，并注明是否包含以下设备：串联电抗器、氧化锌避雷器、放电线圈、接地刀闸、联接母线、成套柜或支架和围栏等。
█ 串联电抗率根据系统谐波含量定。如需拟制3次及以上谐波，K选取12%，如需拟制5次及以上谐波，K选取6%。或按电力设计部门要求确定。
