SBP 系列频敏起动器
一、概述
1、用途：
本系列频敏变阻器作为380V-10KV,50Hz三相，容量从2.2千瓦至2240千瓦绕线式异步电动机的起动设备。
2、分类：
（1）按铁心厚度尺寸不同分为：
SBP－000（0号铁心） SBP－200（2号铁心）
SBP－300（3号铁心） SBP－400（4号铁心）
SBP－500（5号铁心）五种
（2）按起动负载类型分：短时：重复短时工作制起动。
SBP－200、SBP－300型适用于短时工作的传动。如水泵、空压机、轧钢机、锯床、矿用皮带等容量自22千瓦至2240千瓦。
SBP－000、SBP－400、SBP－500型适用于馥短时工作制的传动设备，如辊道、推钢机、升降台、桥式吊车大小车等容量自2.2千瓦至125千瓦。
二、结构
变阻器是一种无触点电磁元件，相当于一个等值阻抗，在电动机起动过程中，由于等值阻抗随转子电流频率减小而自动下降（自动变阻）从而只需一级变阻器就可以把电动机平稳地起动起来。变阻器实质上是一个铁心损耗特大的三相电抗器。它是由数片山形钢板叠成的铁心及线圈两个主要部门组成，变阻器都制成开启式。
三、技术数据及性能
1、性能：
短时起动用频敏变阻器技术性能：
（1）轻载起动用频敏变阻器系列适用于起动负载为轻载小于0.5的传动设备。重轻载起动用频敏变阻器系列适用于起动负载为重轻载小于0.8的传动设备。常遇到的生产机械起动负载按其特性不同分类情况见表1，负载特性见图1。
注：表中所举例子不是绝对的，用户要根据具体情况确定。
（2）变阻器配于电动机，经适当调整抽头后符合下列规定：
对于轻载系列；起动力矩倍数uq=0.7；转子起动电流倍数i2q=1.25～1.6。
对于重轻载系列；起动力矩倍数uq=1.0；转子起动电流倍数i2q=1.6～2.0。
（3）本表变阻器允许连续起动数次，但总起时间不得超过；对于轻载系列80秒；对于重载系列120秒。
重复短时工作制频敏变阻器技术性能：
（1）变阻器未调整前配于电动机后符合下列规定：
起力矩在1.0～1.1倍额定力矩范围内；
起动电流在1.6～2.0倍额定电流范围内。
变阻器经适当调整后（增加铁心气隙或减少线圈匝数）可以使电动机获得。
力矩在1.2～1.3倍额定力矩范围内；
起动电流在2～2.5倍额定电流范围内。、
调整前后典型的机械特性见图1；
（2）tqz值是表征电动机操作频繁程度的。对予十分有规则操作的电动机，tqz表示每小时起动次数Z（起动一次算一次，动力制动一次算一次，反接制动一次算三次）与点次起动时间tq的乘积值。实际上，有规则操作的电动机并不多，大量的是无规则操作，因此，tqz镇仅仅是一个折化值。它很难计算，只能凭统计和经验得出。重复短时工作制的生产机械按起动次数及操作频系程度大致分成如下四类。见表2。
2、短时起动用频敏变阻器系列表
续表3
1、用途：
本系列频敏变阻器作为380V-10KV,50Hz三相，容量从2.2千瓦至2240千瓦绕线式异步电动机的起动设备。
2、分类：
（1）按铁心厚度尺寸不同分为：
SBP－000（0号铁心） SBP－200（2号铁心）
SBP－300（3号铁心） SBP－400（4号铁心）
SBP－500（5号铁心）五种
（2）按起动负载类型分：短时：重复短时工作制起动。
SBP－200、SBP－300型适用于短时工作的传动。如水泵、空压机、轧钢机、锯床、矿用皮带等容量自22千瓦至2240千瓦。
SBP－000、SBP－400、SBP－500型适用于馥短时工作制的传动设备，如辊道、推钢机、升降台、桥式吊车大小车等容量自2.2千瓦至125千瓦。
二、结构
变阻器是一种无触点电磁元件，相当于一个等值阻抗，在电动机起动过程中，由于等值阻抗随转子电流频率减小而自动下降（自动变阻）从而只需一级变阻器就可以把电动机平稳地起动起来。变阻器实质上是一个铁心损耗特大的三相电抗器。它是由数片山形钢板叠成的铁心及线圈两个主要部门组成，变阻器都制成开启式。
三、技术数据及性能
1、性能：
短时起动用频敏变阻器技术性能：
（1）轻载起动用频敏变阻器系列适用于起动负载为轻载小于0.5的传动设备。重轻载起动用频敏变阻器系列适用于起动负载为重轻载小于0.8的传动设备。常遇到的生产机械起动负载按其特性不同分类情况见表1，负载特性见图1。
| 起动负 载类型 | 特 性 | 说 明 | 传动设备 举 例 |
| 轻载 | Mo小 GD2小 | 传动设备在起动过程吕不带有负载或带有轻微负载，其阻力Mo较小，在（0.1～0.5）MH范围内，且没有飞轮，折算至电动机轴上的转动惯量GD2较小，一般起动时间较短，t小于20秒。 | 空压机、 水泵等 |
| 重轻载 | Mo开始较 大后变小 GD2大 | 传动设备在起过程中其阻力矩随转宾上升而下降，在刚起动时阻力矩较大达（0.5～0.8）NH，往往带有飞轮，折算至电动机轴上的转动惯量GD2较大，起动时间较长，一般要超过20秒。 | 带飞轮忆钢主电机等 |
| Mo少 GD2大 | 传动设备在起动过程吕不带负载或带有轻微负载，阻力矩MO较小，在（0.1～0.5）MH。范围内，一般机体笨重，且高速运转（比电动机），折算至电动机轴上的转动惯量GD2较大，起动时间较长，往往要超过20秒。 | 锯床、 真空泵等 |
注：表中所举例子不是绝对的，用户要根据具体情况确定。
（2）变阻器配于电动机，经适当调整抽头后符合下列规定：
对于轻载系列；起动力矩倍数uq=0.7；转子起动电流倍数i2q=1.25～1.6。
对于重轻载系列；起动力矩倍数uq=1.0；转子起动电流倍数i2q=1.6～2.0。
（3）本表变阻器允许连续起动数次，但总起时间不得超过；对于轻载系列80秒；对于重载系列120秒。
重复短时工作制频敏变阻器技术性能：
（1）变阻器未调整前配于电动机后符合下列规定：
起力矩在1.0～1.1倍额定力矩范围内；
起动电流在1.6～2.0倍额定电流范围内。
变阻器经适当调整后（增加铁心气隙或减少线圈匝数）可以使电动机获得。
力矩在1.2～1.3倍额定力矩范围内；
起动电流在2～2.5倍额定电流范围内。、

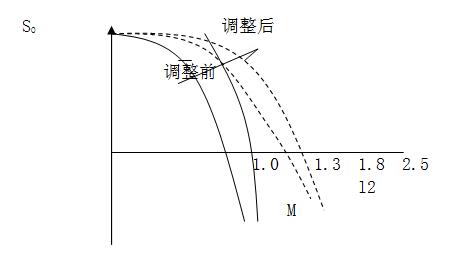

调整前后典型的机械特性见图1；
（2）tqz值是表征电动机操作频繁程度的。对予十分有规则操作的电动机，tqz表示每小时起动次数Z（起动一次算一次，动力制动一次算一次，反接制动一次算三次）与点次起动时间tq的乘积值。实际上，有规则操作的电动机并不多，大量的是无规则操作，因此，tqz镇仅仅是一个折化值。它很难计算，只能凭统计和经验得出。重复短时工作制的生产机械按起动次数及操作频系程度大致分成如下四类。见表2。
| 分类 | 频繁 程度 | 每小时 折算tqz | 每小时实际 起动次数 | 特点与举例 |
| 第一类 | 不频繁 | 400秒 | 250每以下 | 电动机有时起动完毕再稳速工作一段时间，有时刚起动就断电，每小时起动次数不太多。属这类的生产机械有轧钢机、拉丝机等。 |
| 第二类 | 较频繁 | 630秒 | 250－400次 | 电动机起时起动完毕再稳定工作一段时间，有时刚刚起动就断电，但每小时起动次数较多。属这类的生产机械有：出炉辊道、延伸辊道、轧机前后工作辊道、机械车间桥吊大小车等。 |
| 第三类 | 很频繁 | 1000秒 | 400－630次 | 电动机很频繁地起动，电动机全部工作过程差不多就是起动过程。属这类生产机械有轧机前后升降台、升降台辊道、冶金车间桥吊大小车等。 |
| 第四类 | 最频繁 | 1060秒 | 630次以上 | 电动机处于点车状态，刚起动就断电马上就起动，起动次数极多，但每次起动时间极短，属这类生产机械有打钢车、拔钢机、翻钢桩等。 |
2、短时起动用频敏变阻器系列表
| 电动机 | 轻载起动用 | 重轻载起动用 | |||
| PH （千瓦） | I2e（安） | 型 号 | 组数及接法 | 型 号 | 组数及 接法 |
| 22~28 | 51~63 64~80 81~100 101~125 | SBP－205/1005 SBP－205/8006 SBP－205/6308 SBP－205/5010 | 1组 〞 〞 〞 | ||
| 29~35 | 51~63 64~80 81~100 101~125 | SBP－206/1005 SBP－206/8006 SBP－206/6308 SBP－206/5010 | 〞 〞 〞 〞 | ||
| 36~45 | 51~63 64~80 81~100 101~125 | SBP－204/16003 SBP－204/12504 SBP－204/10005 SBP－204/8006 | 1组 〞 〞 〞 | SBP－208/1005 SBP－208/8006 SBP－208/6308 SBP－208/5010 | 〞 〞 〞 〞 |
| 46~55 | 64~80 81~100 101~125 126~160 | SBP－205/12504 SBP－205/10005 SBP－205/8006 SBP－205/6308 | 〞 〞 〞 〞 | SBP－210/8006 SBP－210/6308 SBP－210/5010 SBP－210/4012 | 〞 〞 〞 〞 |
| 56~70 | 126~160 161~200 201~250 251~315 | SBP－206/6308 SBP－206/5010 SBP－206/4012 SBP－206/3216 | 〞 〞 〞 〞 | SBP－212/ SBP－212/ SBP－212/ SBP－212/ | 〞 〞 〞 〞 |
| 71~90 | 161~200 201~250 251~315 316~400 | SBP－208/5010 SBP－208/4012 SBP－208/3216 SBP－208/2520 | 〞 〞 〞 〞 | SBP－305/ SBP－305/ SBP－305/ SBP－305/ | 〞 〞 〞 〞 |
| 91~115 | 161~200 201~200 251~315 316~400 | SBP－210/5010 SBP－210/4012 SBP－210/3216 SBP－210/2520 | 〞 〞 〞 〞 | SBP－306/ SBP－306/ SBP－306/ SBP－306/ | 〞 〞 〞 〞 |
| 120~140 | 201~250 251~315 316~400 401~500 | SBP－212/ SBP－212/ SBP－212/ SBP－212/ | 〞 〞 〞 〞 | SBP－308/ SBP－308/ SBP－308/ SBP－308/ | 〞 〞 〞 〞 |
| 145~180 | 201~250 251`315 316~400 401~500 | SBP－305/ SBP－305/ SBP－305/ SBP－305/ | 〞 〞 〞 〞 | SBP－310/ SBP－310/ SBP－310/ SBP－310/ | 〞 〞 〞 〞 |
| 185~225 | 201~250 251~315 316~400 401~500 | SBP－306/ SBP－306/ SBP－306/ SBP－306/ | 〞 〞 〞 〞 | SBP－312/ SBP－312/ SBP－312/ SBP－312/ | 〞 〞 〞 〞 |
| 电动机 | 轻载起动用 | 重轻载起动用 | |||
| PH （千瓦） | I2e（安） | 型 号 | 组数及 接法 | 型 号 | 组数及 接法 |
| 230~280 | 201~250 251~315 316~400 401~500 | SBP－308/ SBP－308/ SBP－308/ SBP－308/ | 1组 〞 〞 〞 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 1组 〞 〞 〞 |
| 280~355 | 251~315 316~400 401~500 501~630 | SBP－310/ SBP－310/ SBP－310/ SBP－310/ | 〞 〞 〞 〞 | SBP－310/ SBP－310/ SBP－310/ SBP－310/ | 2并 〞 〞 〞 |
| 360~450 | 251~315 316~400 401~500 501~630 | SBP－312/ SBP－312/ SBP－312/ SBP－312/ | 〞 〞 〞 〞 | SBP－312/ SBP－312/ SBP－312/ SBP－312/ | 〞 〞 〞 〞 |
| 460~560 | 316~400 401~500 501~630 631~800 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 〞 〞 〞 〞 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 〞 〞 〞 〞 |
| 570~710 | 316~400 401~500 501~630 631~800 | SBP－310/ SBP－310/ SBP－310/ SBP－310/ | 2串 〞 2并 〞 | SBP－310/ SBP－310/ SBP－310/ SBP－310/ | 2串2并 〞 〞 〞 |
| 720~900 | 401~500 501~630 631~800 801~1000 | SBP－312/ SBP－312/ SBP－312/ SBP－312/ | 2串 〞 2并 〞 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 3并 〞 〞 〞 |
| 910~1120 | 401~500 501~630 631~800 801~1000 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 2串 〞 2并 〞 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 2串2并 〞 4并 〞 |
| 1130~1400 | 631~800 801~1000 1001~1250 1251~1600 | SBP－310/ SBP－310/ SBP－310/ SBP－310/ | 2串2并 〞 〞 〞 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 5并 〞 〞 〞 |
| 1410~1800 | 801~1000 1001~1250 1351~1600 1601~2000 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 3并 〞 〞 〞 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 2串3并 〞 〞 〞 |
| 1810~2240 | 801~1000 1001~1250 1351~1600 1601~2000 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 2串2并 〞 4并 〞 | SBP－316/ SBP－316/ SBP－316/ SBP－316/ | 2串4并 〞 〞 〞 |
四：订户须知
（1）额定功率、额定电压、额定电流、频率、转子电压、转子电流、控制电压；
（2）电机负载工况；
（3）海拔高度、环境温度；
（4）外壳材料种类、防护等级；
（5）一次回路方案、配置选型等；
