SYQ 系列液体电阻起动器

一、概述
   大中型绕线式异步电机因其直接起动电流太大而不能直接起动，一般均采用在其转子回路中串入电阻（或阻抗）的办法来降低起动电流。最原始的办法是串入阻值可分级切换的大功率电阻，但因阻值是跳跃性变化，起动不平衡（有多次电流冲击），起动效果差。后来又出现铸铁电阻、油浸电阻起动器，但也一直存在手动操作、起动性能不稳定、起动电流大（约为3－5Ie）等不足。与上述纯电阻性起动器不同，频敏变阻器是利用电感器的交流阻抗随着通过的电流频率的增大而增大的原理设计的起动器。虽然它实现了起动过程的自动化，并且成为目前工业企业主要的电机起动方式，但其起动电流较大（约为3－4Ie）、电压稍低即难起动、不能连续起动、频敏包易烧毁等固有缺点，一直困绕着用户。
   SYQ系列液体电阻起动器就是我公司利用液体电阻技术，专为改善大中型绕线式异步电动机的起动性能而研制的新一代起动器；它是通过在电机转子回路中串入液体电阻，自动无极调整该电阻使其由大变小最后为零，实现电机降压无冲击地平滑起动。该产品克服了上述传统起动器电流大、操作不方便、不能连续起动等诸多不足，彻底解决了大中型电机起动难的问题，其卓越的起动性能受到广大用户的普遍好评。该产品已作为起动器的最新换代产品在全国多家企业使用。
   SYQ系列液体电阻起动器可广泛用于水泥、化工、钢铁、冶金、矿山等行业90－6000KW绕线式异步电动机。

二、原理
   SYQ系列液体电阻起动器是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入转子回路的）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。

三、性能特点
    █ 起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器；
    █ 起动电流小：小于电机额定电流的1.3倍；
    █ 可连续起动5－10次；
    █ 平滑起动：对设备无机械应力冲击，可延长机械设备及电机的寿命；
    █ 可低压起动：6千伏电机5.5千伏、380伏电机340伏电机可顺利起动；
    █ 结构简单、可靠，全部操作自动化，安装、维护方便。

四、型号命名

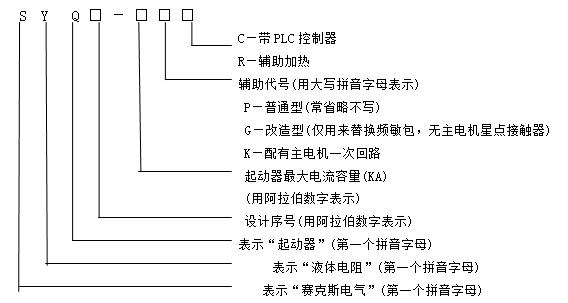

SYQ系列液体电阻起动器型号命名方法如下：


  型号示例：SYQ7－0.6P型表示设计序号为6，最大电流容量为0.6KA的普通型液体电阻起动器(P常省略不写)。

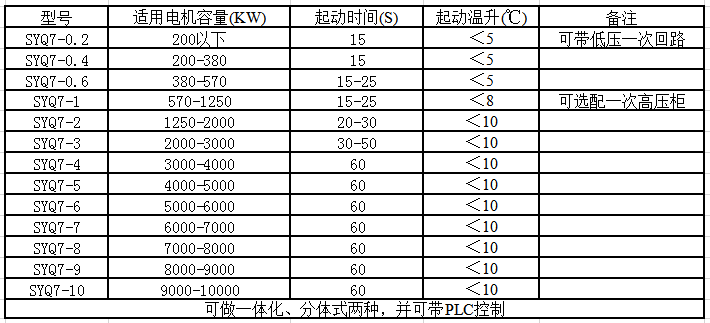

五、主要技术参数



六、使用条件
  █周围空气温度：(-25;+50)℃
  █相对湿度：小于90%
  █海拔高度：小于2000米
  █安装场所：无显著摇动和冲击振动；无腐蚀性气体；安装倾斜度小于5%
  █电源要求：三相四线交流380V+10%

七、外形图及安装尺寸
   SYQ系列起动器有分体式和一体化两种结构形式，分体式包括控制柜和液阻柜。外形图分别见图一、图二

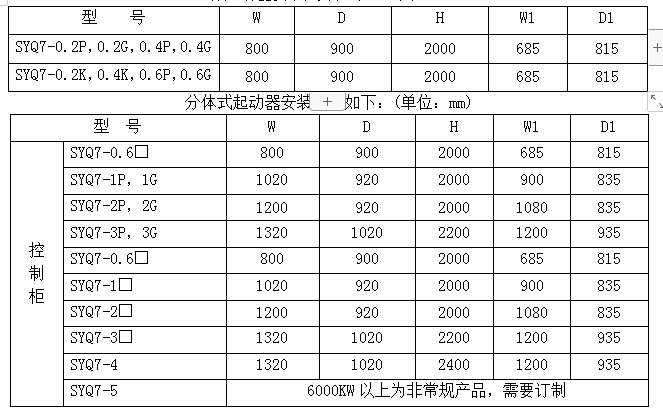

一体起动器安装尺寸如下：(单位：mm)

注：高压K型起动器的高压一次柜安装尺寸遵从国家有关标准。

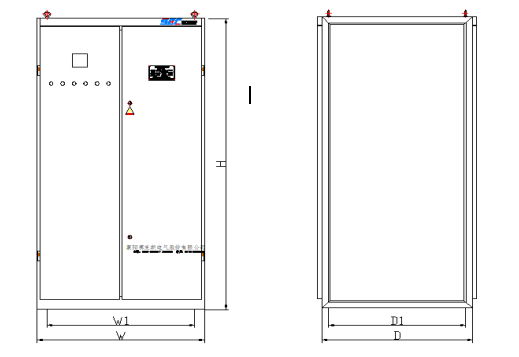

图一、SYQ7-0.6及以下液体电阻启动柜外形图

图二、SYQ7-1及以上液体电阻启动柜外形图

八、订户须知

       （1）额定功率、额定电压、额定电流、频率、转子电压、转子电流、控制电压；

       （2）电机负载工况；

       （3）海拔高度、环境温度；

       （4）外壳材料种类、颜色、防护等级；

       （5）一次回路方案、配置选型等；
