SCQ系列自励式磁控软起动装置

一、概述

   本系列产品是为了改善鼠笼式电动机的起动性能而研制的新型软起动装置。采用了国际领先的计算机仿真技术，使整个起动过程可预测、可控制、可调整；可按不同工况的要求选择恒流、爬坡、突跳三种不同的起动电流曲线；友好的人机界面，方便起动参数的设定、调整、查询；重复使用性好，起动性能不受环境温度影响；自动化程度高，操作方便，可实现软停车。

二、工作原理

   在鼠笼式电动机的定子回路串入阻抗可以平滑改变的自励式磁控电抗器，通过闭环控制系统，自动调整自励控制绕组（无需加入外部大电流电源）中直流电流的大小，磁控电抗器的阻抗在预定的时间内由大到小自动无级减小，电动机端电压逐渐上升至全压，实现电动机软起动。

三、型号说明

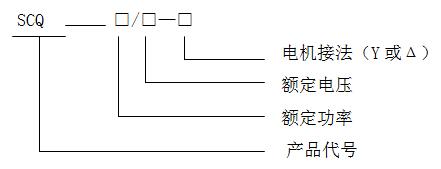

  1、产品型号

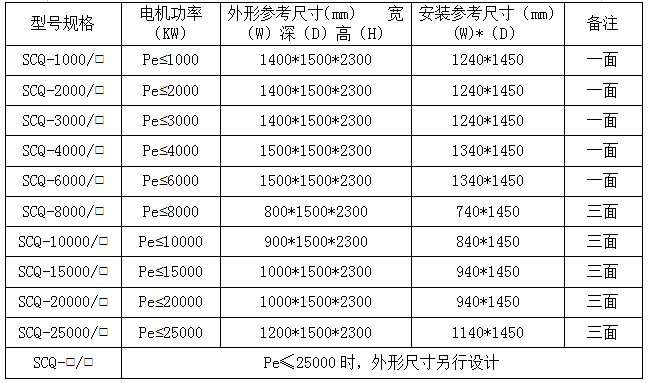

  2、产品规格

四、主要技术参数和特性

      █额定电压                0.4KV，3KV，6KV，10KV
      █额定功率               100-50000KW
      █限流范围               1.5Ie~4.5Ie可调
      █控制电源                AC220V
      █连续起动次数             1~3次
      █起动时间               5~120秒可调
      █防护等级               IP20，IP30

五、使用环境条件

     █温度-30℃~+40℃；
     █空气相对湿度不超过90%；
     █海拔高度不超过1000m，超过时应提供海拔高度；
     █地面倾斜度不超过5；
     █安装地点无腐蚀金属或破坏绝缘的气体。

六、性能特点

     █采用紧耦合结构，可控性好，阻抗可调至初始阻抗的2%；
     █采用专门的滤波装置，无谐波污染；
     █先进的磁屏蔽技术，无漏磁；
     █采用国内领先的计算机仿真技术，使整个起动过程可预测、可控制、可调整；
     █可选择三种起动电流曲线：恒流、斜坡、突跳，以满足不同工况的要求；
     █友好的人机界面，起动参数的设定、调整灵活，方便查阅起动历史曲线；
     █起动电流可在1.5le～4le任意选择（视负载不同），起动时可确保电网压降最小，无二次浪涌电流冲击；
     █起动时电机均匀加速，无机械冲击；
     █重复使用性好，起动性能不受环境温度影响；
     █免维护，使用寿命长，
     █可实现软停车(可选）。

七、订户须知

    （1）电动机参数：额定功率、额定电压、额定电流、频率、控制电压、额定转速、直接起动电流倍数、最大转矩、牵入转矩、转动惯量；

    （2）电网参数：最大短路容量、最小短路容量；

    （3）电机负载工况及机械参数：转动惯量、满载轴转矩、静轴转矩、空载时阻转矩；

    （4）需求起动电流倍数、电网压降、连续起动次数；

    （5）海拔高度、环境温度；

    （6）外壳材料种类、颜色、防护等级；

    （7）一次回路方案、配置选型等；
