一、概述

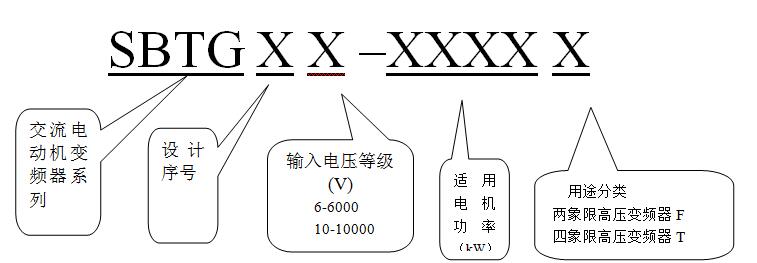

           示例：SBTG2-6-2200F，襄阳赛克斯电气股份有限公司生产的适配电机为三相交流电机，额定电压为6kV，额定功率为2200kW的智能高压变频调速系统。

二、组件与配置

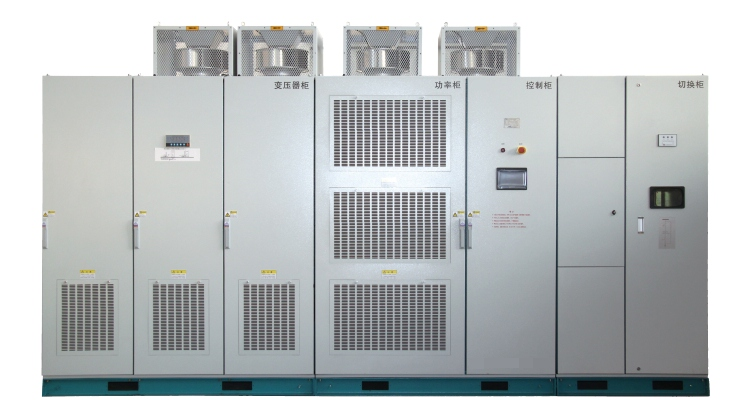

      SBTG2系列智能高压变频调速系统的主体结构示意图（一字排列安装形式为例）见图2-1。



图2-1 高压变频调速系统外形图
SBTG2系列高压变频调速系统配置见表2-1
表2-1 SBTG2系列智能高压变频调速系统配置

主要组件为：
     切换柜/接线柜：根据需要选用，切换柜在系统故障情况下将电机切换至工频电网，执行旁路功能，接线柜接入变频器输入输出线，无工频切换功能。
    变压器柜：装有移相整流变压器，为各个功率单元提供交流输入电压。
    功率柜：装有模块化设计的多个功率单元级联式的逆变主回路，向电机提供变频调速之后的输出电压。
    控制柜：装有主控部件，控制变频调速系统的工作并处理通过采集获得的数据，具备各类数据通信和DCS控制接口功能。

2.3高压变频调速系统特点

     SBTG2系列高压变频调速系统，以高速DSP为控制核心，采用空间电压矢量控制技术、功率单元串联多电平技术，属高-高电压源型变频器，以高可靠性、易操作、高性能为设计目标，满足用户各类负载调速节能、改善生产工艺的迫切需要。SBTG2系列高压变频调速系统采用新型IGBT功率器件，全数字化微机控制，系统主要由移相变压器、功率单元和控制器等构成，具有以下特点：

• 安装、设定、调试简便；
• 空间电压矢量控制技术；
• 瞬时停电再启动功能；
• 载波移相控制技术；
• 飞车启动技术；
• 中性点漂移技术；
• 内置PID调节器；
• 自带冷却风机；
• 优异的性能/价格比；
• 控制电源掉电，可保持正常运行；
• 完善的变频器参数设定功能；
• 功率电路模块化设计，维护简单，互换性好；
• 简体中文操作界面，彩色液晶触摸屏操作；
• 内置PLC接口板，易于改变控制逻辑关系，适应多变的现场需要；
• 高压主回路与控制器光纤通讯，抗干扰性强，安全可靠；
• 完善的故障监测、精确的故障保护及准确的定位显示和报警；
• 输入功率因数高，电流谐波少，无须功率因数补偿、谐波抑制装置；
• 高-高电压源型变频器，直接6kV、10kV输入，直接6kV、10kV输出，不需要输出变压器或滤波器；
• 可接收和输出多路4～20mA工业标准信号；以便于用户DCS系统接口；
• 可采用MODBUS、PROFIBUS等通讯协议，可实现与上位机的通讯；
• 输出阶梯正弦PWM波形，无须输出滤波装置，对电缆、电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动；

 2.4适用场合
     发电行业：锅炉给水泵、送风机、引风机、凝结水泵、增压风机、循环水泵、灰浆泵、压缩机、吸尘风机；
     石油、石化、天然气：空气压缩机、引风机、管道泵、注水泵、给水泵、潜油泵、循环水泵、卤水泵、输油泵；
     煤炭、矿山：提升机、对旋风机、轴流风机、除垢泵、泥浆泵、渣浆泵、清水泵、进料泵、搅拌泵、除尘风机、排水泵、介质泵；
     冶金行业：除尘风机、高炉鼓风机、引风机、压缩风机、送风机、给水泵、送水泵、除鳞泵、转炉、电炉、高炉、除垢泵、制氧压缩机、SO2风机、冲渣机、煤气压缩机；
     水泥、建材：生料研磨引风机、水泥磨风机、分选器风机、压力送风机、窑炉引风机、窑炉供风机、尾排风机、高温风机、磨煤机、除尘风机、循环风机；
     市政行业：加压泵、热水循环泵、污水泵、净水泵、供水泵、引风机、送风机；
     轻工、化工：加压泵、压缩机、轴流泵、软水泵、送水泵、鼓风机、引风机；
     其他：风泵试验台、风洞试验装置。

三、选型与外形尺寸

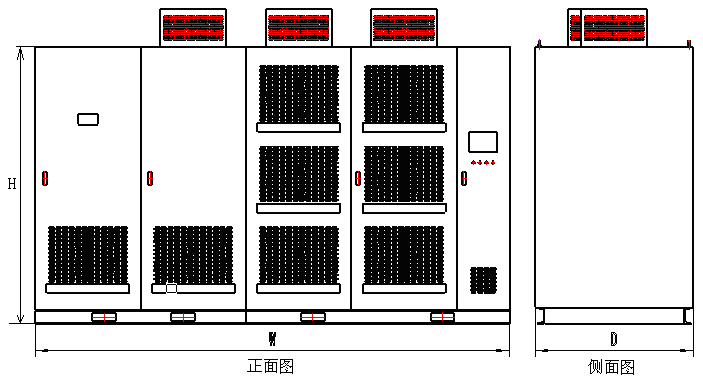

       各规格SBTG2系列成套装置选型与外形尺寸详见表2-2，高压变频器外形如下图所示：


 图2-2 高压变频调速系统视图

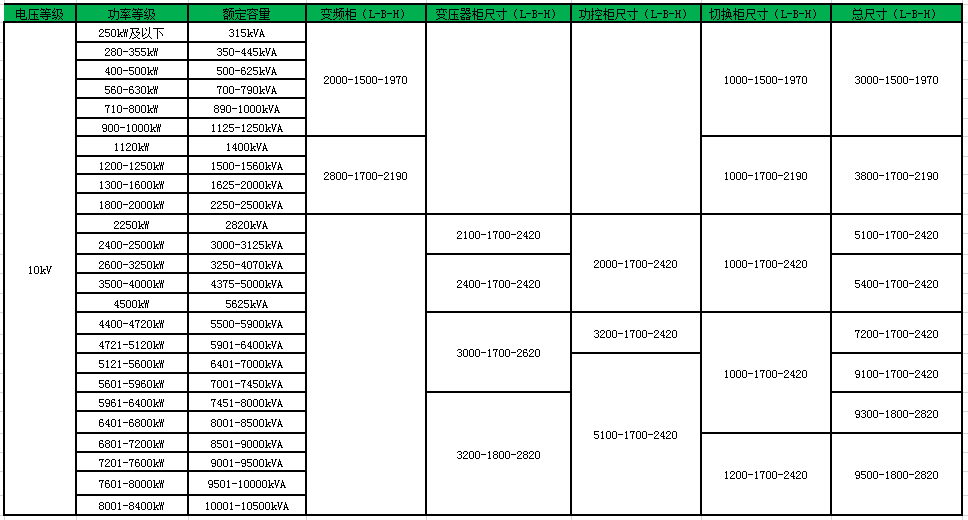

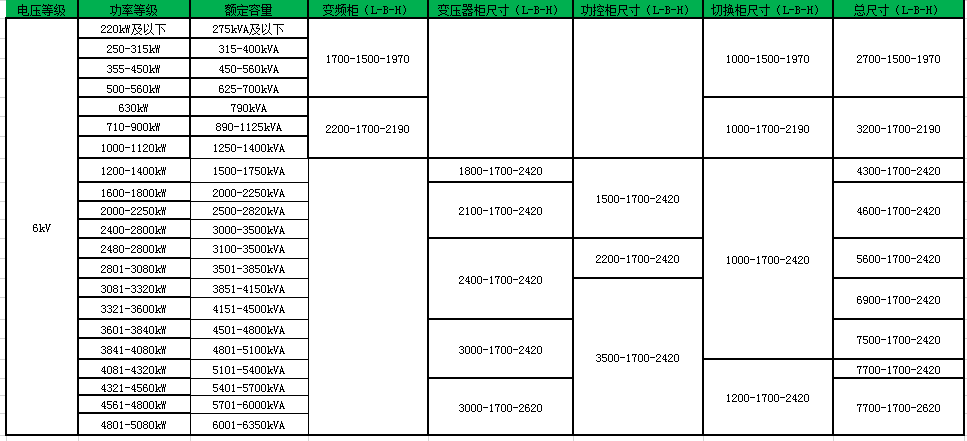

表2-2  SBTG2-F系列成套装置选型规格与外形尺寸


      注：厂方保留对产品修改的权利，根据用户的要求和选件的不同，尺寸和重量均会有相应变化。 厂家产品升级后产品的性能和外形尺寸会发生变化，请恕不另行通知。

四、产品通用技术参数

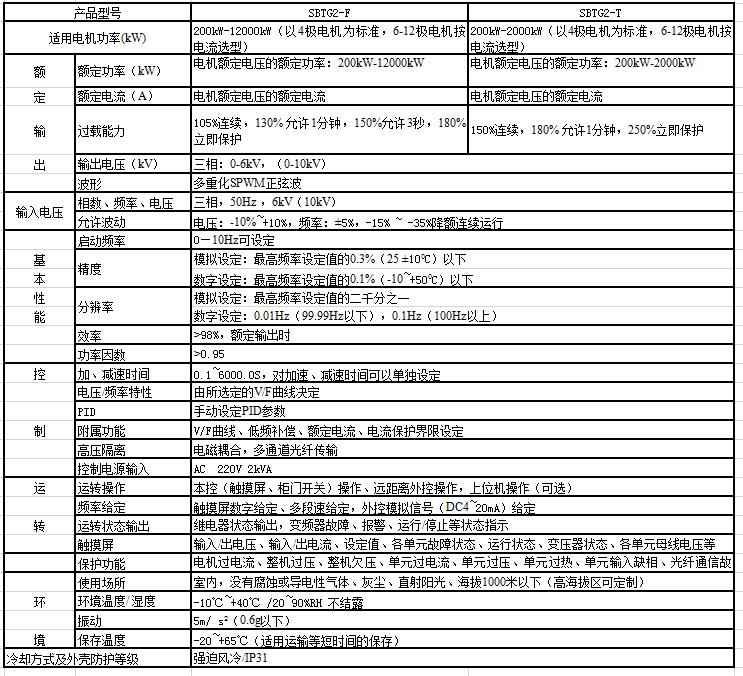

      表2-4给出了SBTG2系列智能高压变频调速系统产品的通用技术参数
表2-4  SBTG2系列智能高压变频调速系统产品参数表
