系列全数字同步电动机励磁控制器
一、概述
SKLTD系列全数字同步电动机励磁控制柜，是专为同步电动机起动、运行设计。 与定子无直接电联系，适用供电电压为3、6、10kV或380V的同步电动机，重载或轻载起动、全压起动或降压起动不受限制，与同步电动机单机配套使用。产品采用全数字化设计，输入三相电源，经过AC/DC（交流/直流）变流器提供直流电源输出，向同步电机的励磁绕组供电，额定电流从130A至600A。主要特点如下：功率组件采用三相全控桥或三相半控桥结构，强迫风冷；
主回路、控制一体化，结构紧凑；
高级单片机作为控制核心, 所有控制、调节、监视由微处理器来实现，具有丰富的软件功能模块、完善的检测和保护功能；
自带操作面板、LED显示，方便的参数设定、监测；
按设定转差投全压、顺极性投励，可设置后备投励时间，投励强励使电机快速同步；
具有逆变灭磁、电阻灭磁，同步电动机起动、停车或失步时，自动接入灭磁电阻，避免绕组产生感应过电压；
励磁电流调整范围为额定值的10％～120％，稳流精度1％，在调整范围内控制器不失控；
二、产品信息

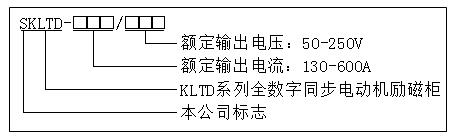

2.1 型号定义
图2-1 型号定义
2.2 铭牌
在控制柜的外壳上，贴有标识其型号及规格的铭牌，铭牌内容如图2-2所示。
图2-2 铭牌
2.3 产品系列
| 型 号 | 主回路输入电压*(AC) | 额定输出电压(DC) | 额定输出电流(DC) |
| SKLTD-130/050 | 75V | 50V | 130A |
| SKLTD-130/075 | 110V | 75V | |
| SKLTD-130/110 | 160V | 110V | |
| SKLTD-130/140 | 200V | 140V | |
| SKLTD-130/170 | 245V | 170V | |
| SKLTD-200/050 | 75V | 50V | 200A |
| SKLTD-200/075 | 110V | 75V | |
| SKLTD-200/110 | 160V | 110V | |
| SKLTD-200/140 | 200V | 140V | |
| SKLTD-200/170 | 245V | 170V | |
| SKLTD-300/050 | 75V | 50V | 300A |
| SKLTD-300/075 | 110V | 75V | |
| SKLTD-300/110 | 160V | 110V | |
| SKLTD-300/140 | 200V | 140V | |
| SKLTD-300/170 | 245V | 170V | |
| SKLTD-450/050 | 75V | 50V | 450A |
| SKLTD-450/075 | 110V | 75V | |
| SKLTD-450/110 | 160V | 110V | |
| SKLTD-450/140 | 200V | 140V | |
| SKLTD-450/170 | 245V | 170V | |
| SKLTD-600/050 | 75V | 50V | 600A |
| SKLTD-600/075 | 110V | 75V | |
| SKLTD-600/110 | 160V | 110V | |
| SKLTD-600/140 | 200V | 140V | |
| SKLTD-600/170 | 245V | 170V |
主回路输入电压推荐值考虑到进线电压波动小于10％，具有1.6倍强励能力。
2.4 技术参数
| 励磁电源 | 输入电压 | 范围：1～2.5倍控制柜额定输出电压。使用时根据电动机励磁参数选择 |
| 输出电压 | 额定值见2.4产品系列 | |
| 输出电流 | 额定值见2.4产品系列 | |
| 工作电源 | AC220+15% ＜1A 45～65Hz | |
| 控制 保护 | 给定信号 | 键盘给定 |
| 起励 | 按设定转差投全压、顺极性投励，可设置后备投励时间 | |
| 灭磁 | 起动时电阻灭磁，失步或运行时过压灭磁，停机时电阻灭磁 | |
| 过载能力 | 120%Ie长期，150%Ie时5分钟 | |
| 强励 | 倍数：1.2～1.6倍，时间：小于60秒 | |
| 故障停机 | 电源断相、励磁过电流、失磁、散热器温度高、电网频率故障 | |
| 使用 环境 | 温 度 | 使用-10～45℃，存储：-30～60℃ |
| 湿 度 | 20%～90%RH，无水珠凝结 | |
| 海拔高度 | 超过1000米时，按GB3859.2-93国标降额使用 | |
| 震 动 | ＜0.5G | |
| 散热方式 | 强迫风冷 | |
| 防护等级 | IP00 |

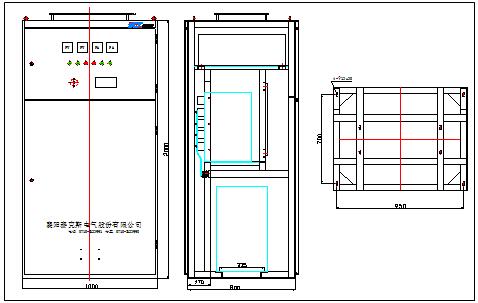

2.6 外形及安装尺寸
三、使用环境
(1) 不要在多尘埃、金属粉末、腐蚀性、爆炸性气体的场所使用；(2) 使用温度：-10～45度；
(3) 湿 度：20%～90%RH，无水珠结露；
(4) 海拔高度：在海拔高度超过1000米的地区，由于空气稀薄造成控制器散热效果变差，按GB/T3859.2-93标准要求有必要降额使用，额定电流与海拔高度的关系如图3-1所示。
图3-1 额定输出电流与海拔高度关系
