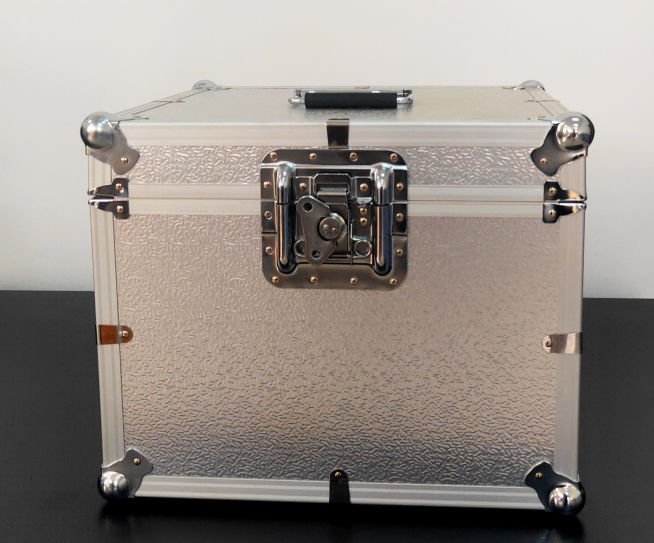

气密检测仪

一、概述

气密性检测仪用于各种软管、金属管、阀门、管件、管道、连接件、压力容器、燃油管以及液压设备、工程机械、矿山机械、航空航天、军工等受压设备以及承压部件的高压气密检查和功能检查，采用数字化控制，可直观显示、储存各参数数据。

仪器具有极高的直压分辨率和检测灵敏度，并拥有强大的扩展输出、多通道参数设置与选择、大容量记录存储、通讯处理、质量检测、数据传输等功能。仪器操作简单、方便，可实现被测产品在不同条件下的手动或自动测试。

二、主要技术参数

▉试验压力:0-15MPa（可选）

▉试验介质：压缩空气、氮气等客户约定介质

▉测试工位：1工位或多工位（可定制）

▉测量精度：±0.1%FS(更高精度可定制)

▉显示精度：0.001MPa

▉计时范围：0～99h

▉控制方式：手动控制/PLC控制/计算机控制

三、功能特点

▉管路系统采用非焊接式连接，保证密封性能，同时便于安装及拆卸；

▉大屏幕7英寸触摸屏显示；

▉windows操作系统，可支持鼠标操作。界面清晰、易懂，操作方便；

▉测试压力及泄漏量显示分辨率可精确到小数点后四位，用户可根据需要自主设置测试压力或泄漏值显示小数点位数；

▉具有串口RS232电平输出及通信功能，串口可连接PC、PLC等外部设备:具有USB数据输出功能，USB接口可连接U盘、条码扫描仪、条码打印机等:输出节点可在触摸屏上根据检测的不同状态进行自由组合输出，接点丰富,可连接PLC，也可直接驱动外部器件，如电磁阀、继电器等:

▉多种配套工装，满足试件不同的安装方式；

▉试验过程中自动进行；试件破裂后压力迅速下降，系统自动停止加压；

▉实现计算机控制功能，可以自由设定保压时间、试验压力，试验过程中可以任意设定单段或者多段保压测试，升压速度能保持恒定，可实现无级调节，试验数据和曲线参数能实时显示、能自动保存试验结果、并可任意打印试验报告。

四、工作原理

本气密检测仪采用直压方式进行气密检测，检测过程是先对被测件密封容腔在一定压力条件下进行充气，达到预定压力后，切断被测件和气源充气回路并记录此时的压力示值，保持一定时间后，再次读取压力示值并和前次记录的压力示值进行比较。若被测容腔有泄漏，则两次压力示值有一个差值。此差值大小反映工件在检测时间周期内的泄漏状态，差值越大表示工件泄漏越严重。例如若被测件密闭容器的充气的压力为 P1 ,保压一段时间后的压力为P2,即压降ΔP = P1-P2 ,若ΔP <允许压差值，则被测工件合格 ,反之不合格。

五、气密性检测仪相关参数

（1）测试压力：跟据工件所使用的工况确定测试压力。

（2）充气时间：

a、充气时间要大于2秒以上；

b、产品容积越大，充气时间越长；反之，越短。

c、产品刚性越小（越软），充气时间越长；反之，越短。

d、检测压力越大，充气时间越长；反之，越短。

（3）平衡时间：原则是等于或都约小于充气时间。

（4）检测时间：

a、检测时间至少要大于3秒以上；

b、要使合格产品泄漏量的最大值小于不合格产品泄漏量的最小值。

c、产品容积越大，充气时间越长；反之，越短。

d、检测压力越大，充气时间越长；反之，越短。

（5）排气时间：排气时间与工件测试腔体的容积大小有关，容积越大排气时间越长，可以从测试曲线上看从满气状态到零压力状态所需时间即为排气时间。

六、气路安全防护

为防止意外事故产生，气密检漏仪的所有配管、接头等连接需要由专业人士操作，连接用的气管过压能力需高于使用压力20%以上，所有管路及接头连接要求密封可靠、无松动。

禁止在有压状态下插拔气管或拆卸管接头，管路有老化、膨胀或漏气情况下需及时更换。
