SHFCC高频电源

一、 概 述

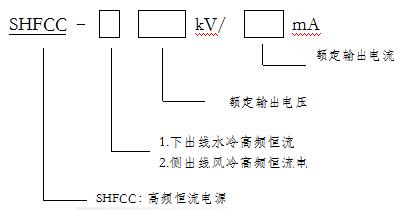

       1.1 SHFCC高频电源型号说明

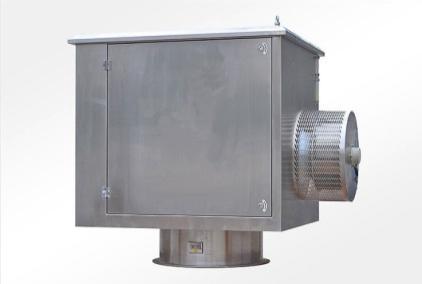

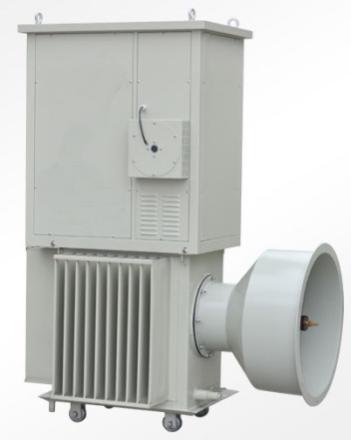

风冷式                        水冷式

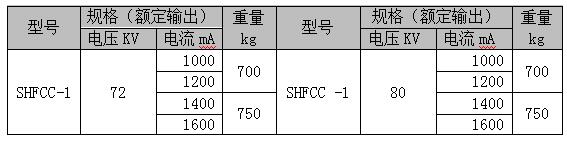

1.2产品规格表

1.3技术参数

        使用环境： 环境温度：-20℃～+40℃；空气最大相对湿度：90%(空气温度20℃) ;海拔调试不超过1000m，若高于1000m时，需修改设计。

        供电参数： AC 380V+10%，三相四线制，电网频率50HZ+1HZ; 电网电压或频率超出此范围时需特殊设计；

        出线方式：下出线或侧出线；

        功率因素：高达93%，电源效率高于95%；

        控制方式：PWM矢量控制；

        通讯方式：Modbus TCP/IP协议 、100M速率、光纤连接；

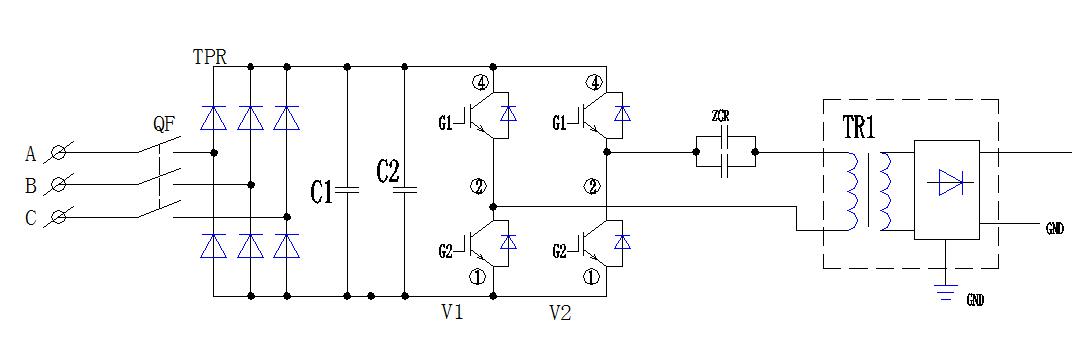

1.4工作原理

   高频电源将工频三相交流电源整流为直流电源，再经过逆变器将直流电逆变成为高频交流电压源，通过恒流组件进行V/I转换，把高频交流电转化为近似正弦的高频交流电流源，再经过升压高压器将高频交流电转化为高频高压交流电源，最后整流输出高频恒流负高压直流电。为ESP供电。


1.5 技术特点

    (1)三相平衡供电；功率因素高达93%，电源效率高于95%;

    (2)主回路采用叠层母排设计，降低母线杂散电感；

          (3)IGBT采用infineon第四代芯片以及SEMIKRON独特的SEMIX封装技术，功率密度更大；主控PCB板采用8层集约化设计 ；

   (4)主控芯片采用TI公司DSP高速数字处理芯片，主频高达150MHz，32Bit浮点运算。采用PWM矢量控制，响应速度快。采用ModbusTCP/IP通讯方式，速度高，组网方便快捷，抗干扰能力强；

   (5)结构一体化设计，系统采用正反馈跟踪控制，电源长期运行的可靠并保证除尘效率。设备体积小、重量轻、节省安装空间，适合对现有电源进行改造替换。

   (6)高频恒流电源采用三相平衡供电。电源滤波器经专业厂家定制制造，确保高频恒流电源运行时不会干扰电网中其他电气设备。


1.6应用场合

   本产品为静电沉积电场配套使用，是与静电除尘器、脱硫后置湿式静电除尘器、静电捕焦油器、静电除雾器、静电除油（盐）雾等配套的高压供电设备，应用行业有：火电、钢铁、水泥、有色冶炼、煤焦化、化工、电子、植绒及其它静电沉积场所。
