SHLY系列恒流高压直流电源

一、概述

SHLY系列恒流高压静电电源是一种抑制局部分散的扬尘点粉尘飞扬,使含尘空气就地净化,消除污染,保护环境,回收有用物料,发展综合利用的设备。

该设备广泛应用于治金、矿山、水泥、电力、化工等行业的分散和局部扬尘点上，如皮带机的转运点上、破碎机、球磨机、包装机、烘干机，窑炉头、尾以及机械除尘后的第二次除尘等。它的收尘方法是：将含尘空气集中于一收尘罩内，罩内悬挂电晕线并施以恒流高压，利用电晕线产生的电晕放电，逸出大量的高速运动的电子，去碰撞并吸附在粉尘颗粒上，使粉尘带电，带电的粉尘在电场力的推动下向电晕线与收尘罩，释放出电荷而沉积在收尘罩与电晕线上，利用振动的方法将积灰振落，收集于灰斗排出，这样使含尘空气得到净化。

本电源结构简单，使用维护方便，占地面积小，工作稳定可靠，是一种消烟除尘，保障工人身体健康，保护环境的良好静电设备。

本电源还可为电除雾、电捕焦油、静电植绒，提供恒流高压直流电源。

二、使用条件

（1）、海拔高度不超过1000米。

（2）、控制柜的环境温度为-10℃～+40℃，变压硅整流器的温度不高于+40℃，不低于变压器油所规定的凝点温度。空气的相对湿度不超过90%，（在相当于空气温度20℃）。

（3）、场地清洁，通风良好。空气中不得有过量的尘埃，无导电、易燃、易爆尘埃和气体，无腐蚀金属和破坏绝缘的气体。

（4）、供电电网的正弦交流电压，其幅值波动范围不超过其额定值的±10%。

（5）、恒流控制柜和变压硅整流器应可靠接地，接地电阻≤2Ω。

（6)、变压硅整流器如不装在专门的房间内，其周围应设置栅栏，栅栏也应有可靠的接地，接地电阻≤2Ω。油箱壁到栅栏或墙壁的距离应>0.7米。

三、技术指标

(1)、产品型号意义

(2）、产品技术指标

四、结构与原理

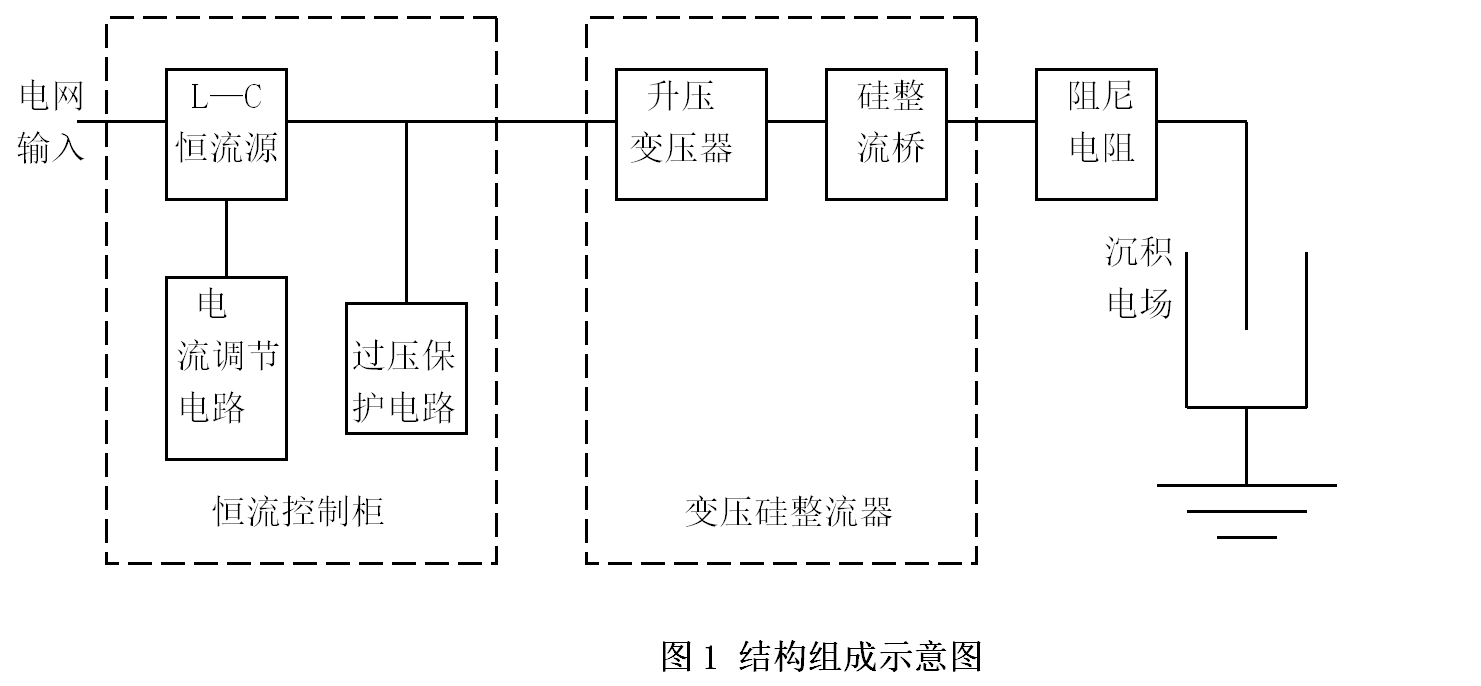

本产品由恒流控制柜和变压硅整流器二个部分组成。如图1所示。

   （1）、变压硅整流器：

由高压变压器和高压硅整流器组成，共同装入一个方形金属油箱内，并充入清洁干燥的变压器油。交流输入电压由低压绝缘套管接入，直流高压则由高压绝缘套管引出。变压硅整流器的工作原理：将交流380V电压，经高压变压器升压，再经高压硅整流桥整流后输出负极性直流高压。

   （2）、恒流高压控制柜：

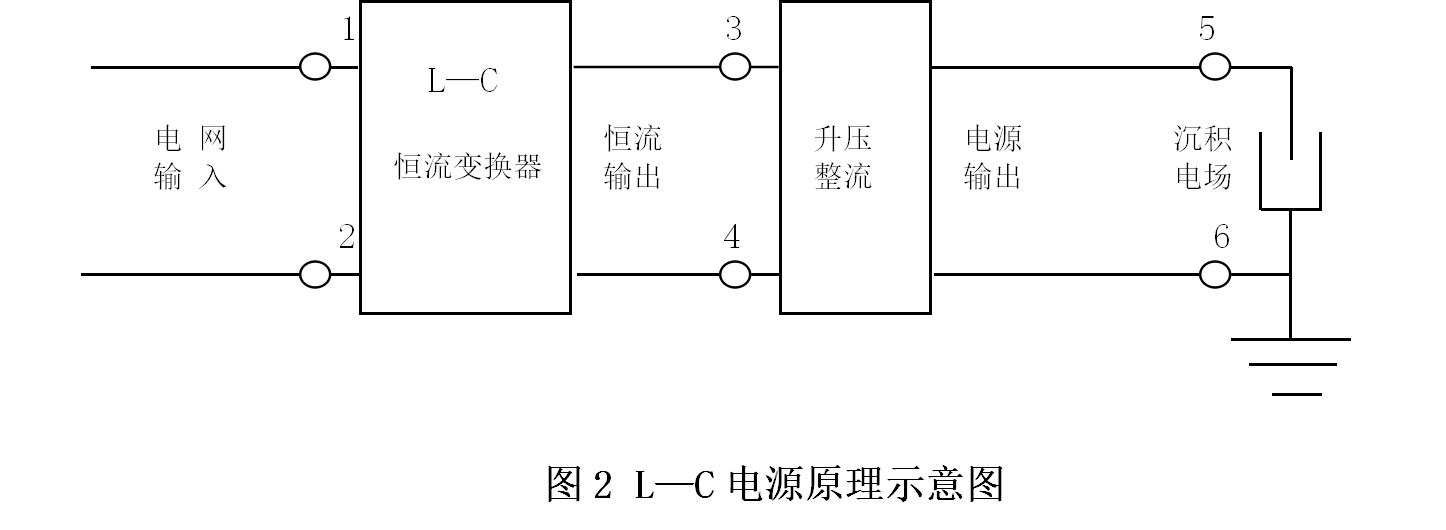

   由L—C输出恒流电流源，并设有过压保护和报警装置。当变压硅整流器工作于非正常状态时，控制柜可进行自动保护并同时发出报警声。L—C电源的原理示意图如图2所示。

 (3)工作原理:

电网输入的交流正弦电压,通过L—C恒流变换器，转换为交流正弦电流，经升压，整流后成为恒流高压直流电流源给沉积电场供电。

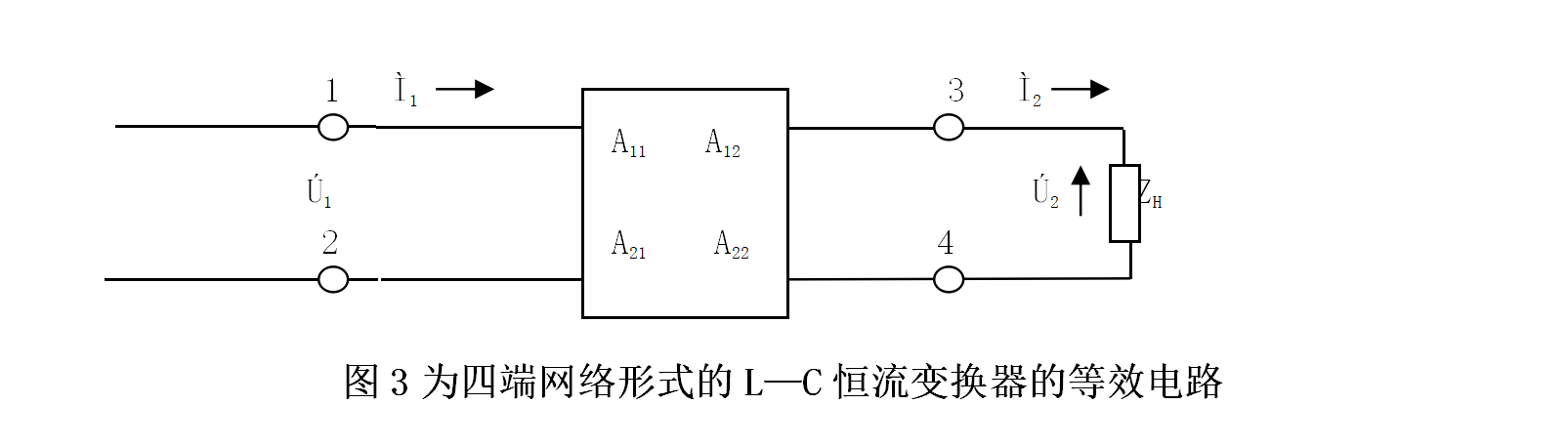

L—C恒流变换器可以用通常具有两个输入端（1、2）和两个输出端（3、4）的四端网络的形式来表示，如图3所示的等效电路。

等效电路输入端的电压、电流之间的关系，可用下面的方程式来描述：

式中A₁₁ 、A₁₂、A₂₁、A₂₂为复数系数，跟电网频率、四端网络的元件参数及其接线方式有关，Z_H为四端网络输出端的等负载阻抗。考虑到负载上的电压，电流可表示为：

（3）式代入（1）式后，可得：

由（4）式可知，如果选择四端网络的结构和参数，使得A₁₁=0，则负载电流便与其阻抗完全无关，而仅仅决定于电网电压和系数A₁₂。

在含有L、C的电路中，如果电网输入电压为Usinωt时，则负载电流为：

如果根据对电网频率共振条件ω²LC=1来选择L和C。则（5）式中分母的第二项为0，即：

由（6）式可知供给负载的电流与负载本身的大小无关。这就是本电源“恒流”的含义。作为电流源的一种，L—C恒流高压直流电源在静电沉积中的应用，使供电水平上升到一个新的高度。

（4）技术特点

█运行稳定，可靠性高，能长期保持沉积效率，能承受顺态和稳态短路，当沉积电场由于某种原因产生火花放电时，由于电源输出电流是“恒流”，电场中的电流不会增加，而电网输入的电流却大大减少，仅为额定值的10%，确保了电源设备的安全。同时，由于“恒流”，使得放电通道自行消失，不过渡到弧光放电，保护了电晕线和阳极板。

█能适应工况变化，克服由振打而引起的二次扬尘，并有抑制电晕闭塞和阴极肥大的能力。当电场中的粉尘浓度增加、流速加快时，电场呈高阻状态，由于输出电流“恒流”不变，电场中的电压会自动上升，电场获得更多的电能，净化效果好。

█运行电压高，并能抑制放电，对机械缺陷不敏感。

█电源结构简单，采用并联模块化的设计，检修方便，电源故障率低。

█有快速过压保护，响应时≤1ms.

█功率因数cosΦ≥0.90
