INP-2004型变电站综合自动化系统

一、概述

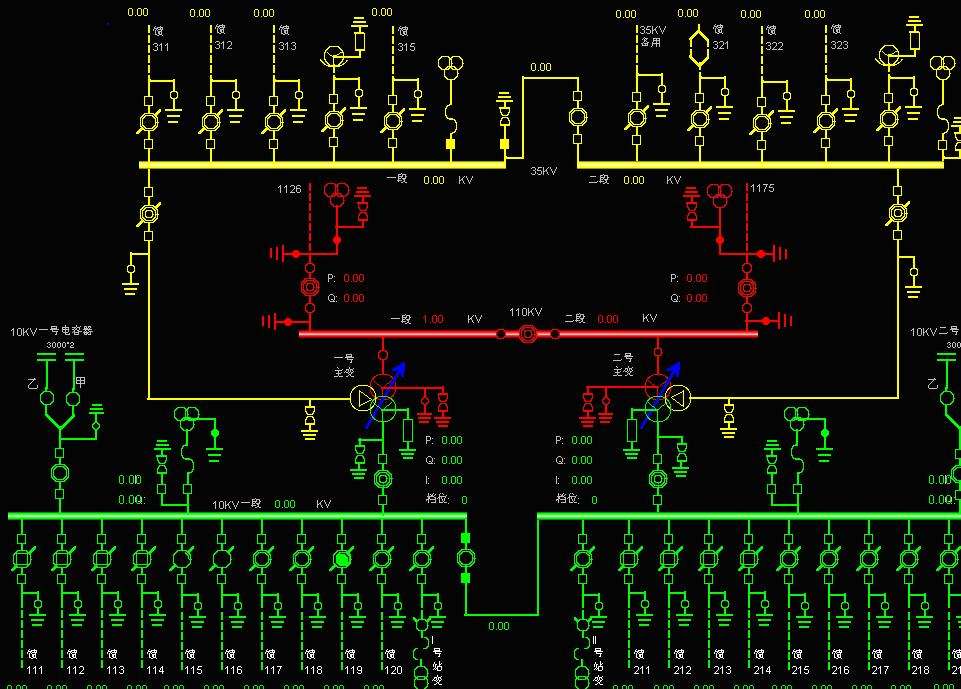

      INP-2004型变电站综合自动化系统,是采用当前先进微机技术研制的集保护、测量、通讯于一体的综合自动化系统,该系统适用于110KV及其以下电压等级变电站:具有保护、遥测、遥信、遥调、遥控、故障录波、谐波分析、电度采集、小电流接地,低周减载和中央信号等功能，可以对变电站进行全方位的控制和管理,实现了变电站无人值守功能。该系统自投放市场以来,已在国内外多座变电站投入运行。以其完善的功能、稳定可靠的性能深受用户的好评。
     该系统采用分层式控制模式,单元装置可以集中组屏,也可以分散安装于开关柜的二次仪表室中。其各保护单元从物理性能上与空间分布至主变电站一次设备间隔层,各单元作为一个完整的系统,完成对变电站对应间隔进行保护、测量、控制等功能,各单元在软、硬件设计上是完全独立的,硬件二级看门狗保证系统在异常时能够及时复位,用具有多重写闭锁功能的串行 EEPROM保存定值、系统和配置,确保参数不被丢失。装置设计简洁、高效,充分考虑隔离、屏蔽、接地和抗干扰等技术,确保装置抗电磁干扰性能符合国标GB6162。在通讯系统中,各单元通过现场总线CAN网与通讯管理机进行通讯,将采集到的各种信息通过管理机上传给微机监控系统:同时,通讯管理机把接收到的各秤拿令传送到所对应的各保护单元中。

二、系统特点
    ■汉字显示:该装置采用大屏幕液晶直接显示电流、电压、功率等所需的电气量,并且保护的各种信息显示在屏幕上。
    ■采样分流:保护和监视具有独立的采样回路。既保证了监视精度,又保证了保护的抗饱和性能
    ■软件开放:通过软件编辑的菜单,可查询所采集的各种电气量,还可检查线路的运行状态,并可通过保护动作菜单对保护信息查对。
    ■信息储备:具有记录最新16条事故信息16条预告信息,并具有装置断电保持功能,该信息可在事件记录中查询。
    ■自保功能:每个断路器对应一个操作回路,紧急时可直接对开关进行操作;另外,装置具有断路器跳合闸线圈保护功能,避免因机械拒动而烧毁断路器线圈
    ■抗干扰性能:单元机箱均采用密闭式,内部双层屏蔽,减少了电磁干扰对装置的侵害。
    ■运行可靠完善的自检体系.硬件检测到继电器眺闸出口,均采用可靠的元气件在提高系统的稳定运行下,来实现变电站无人值守
    ■设计灵活:根据现场情况,可设计成集中组屏式,也可分散安装于开关柜上。



 三、主要技术指标
      ■保护动作精度:3级
      ■温度范围:-15℃~50℃
      ■抗干扰性能符合国标:GB6162
      ■绝缘耐压标准满足部标:DL478
