一、概述

     STQZ系列数字同步起动装置采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入每个电机转子回路中。通过特殊设计的管道和循环水泵，在电机起动之前，在起动器中PLC程序的控制下，通过控制管道上电磁阀的导通，起动循环水泵来不断循环水溶液以保证每一个电机的液阻箱里的水溶液的浓度和液面保持一致，从而使得四台电机串在转子回路的电阻完全一致；循环水泵开启到设定时间后自动关闭，然后电磁阀在关闭。启动器输出备妥信号，准备接受电机起动信号。电机起动时，由一小功率伺服电机通过链条带动极板移动来改变极板的相对位置，保证每台电机起动时，极板都是同步变化，使（串入转子回路的）液体电阻由大到小作无极变化，从而使每台电机低电流平滑同步同时起动。

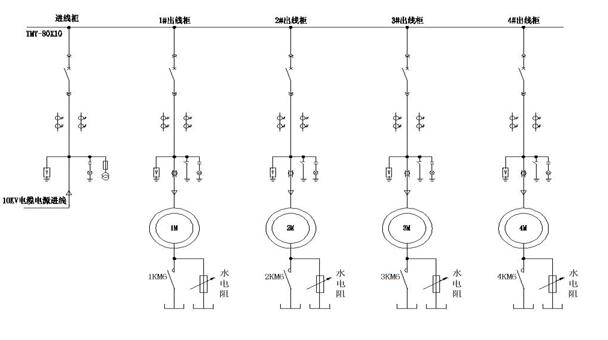

STQZ系列数字同步起动装置一次原理图如下：



二、本装置设置有完善的保护措施
   （1）通过装置内的时间继电器设置电机起动时间限时，在规定时间内，完成不了电机起动过程，时间继电器动作给装置内PLC信号，PLC发出分闸命令使高压柜分闸。
   （2）通过装置内的每个水箱带的温控仪设置水箱温度的上限报警值，当水箱里水溶液的温度超过温控仪设置的上限温度，温控仪动作给装置内PLC信号，PLC发出分闸命令使高压柜分闸。
   （3）通过装置内的每个水箱的行程开关设置极板运动的上限和下限报警位置，当极板运动超出了行程开关的上限或下限报警位置，行程开关动作给装置内PLC信号，PLC发出分闸命令让高压柜分闸，同时让装置内伺服电机停止运动。
   （4）装置本身设置的高压柜故障分闸点，在装置二次控制电源失电的情况下，让高压柜分闸。


三、性能特点

    （1）起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器；
    （2）起动电流小：小于电机额定电流的1.3倍；
    （3）可连续起动5－10次；
    （4）平滑起动：对设备无机械应力冲击，可延长机械设备及电机的寿命；
    （5） 可低压起动：6千伏电机5.5千伏、380伏电机340伏电机可顺利起动；
    （6）结构简单、可靠，全部操作自动化，安装、维护方便；
    （7）通过特殊设计的管道和水泵，在PLC的控制下，可以同时同步地，起动一到四台的电机。
