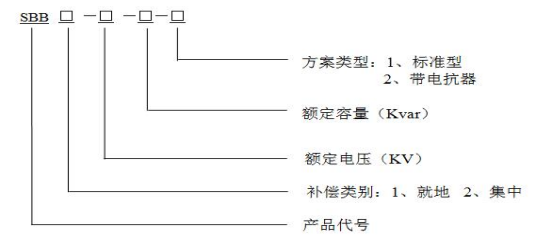

SBB系列高压电容无功补偿装置 一、概述 三、总体结构说明 四、执行标准 GB3983.2 《高压并联电容器》 DL/T604 《高压并联电容器装置订货技术条件》 DL462 《高压并联电容器用电抗器订货技术条件》 DL/T653 《高压并联电容器用放电线圈订货技术条件》 DL442 《高压并联电容器单台保护用熔断器订货技术条件》 GB5346 《串联电抗器》 额定电压：3kV～35kV 目标功率因数：大于0.9(满足用户要求) 工作方式：连续工作 结构：柜式、框架式、柱上式 环境温度：-25℃～+45℃ 相对湿度：≤95%，不凝露 海拔高度：≤1000m(高于1000m需特殊说明)
六、补偿装置主要性能特点 █提高供电质量：改善电力网络系统的功率因数，提高输电线路的传输能力和变压器的负载能力，稳定负载端的端电压，减少电力线路的电力能量损失，提高系统中设备的使用寿命。 █实时动态补偿：实时跟踪负荷变化，动态补偿无功功率，提高系统功率因数。 █保护齐全：保护措施完善，具有过流、速断、过压、欠压、不平衡等保护功能；电容器外接放电线圈，可迅速泄放电容器残余电压。 █抑制谐波：可选配电抗率为1%-14％的串联电抗器，可限制合闸涌流和抑制特定次数谐波。 █本装置采用优质高压电力电容器，可靠性高、寿命长、损耗小、运行温升低； █设有完备的安全放电措施，断电后，5S内将电容器的残压降至50V以下； 七、补偿装置可解决的问题█企业电网中功率因数低，甚至被供电部门罚款，需提高功率因数。 █企业变电所电压低，需提高电网电压。 █输电线路线损过大，需减小线损，节约输送电线路成本，降低变压器损耗，节省电能。 █新投入用电设备，需配套补偿无功功率。 █功率因数低，设备出力达不到额定功率。 █原有补偿装置老化，达不到生产要求。 █负载增加，而原有变压器容量或原有输配电线路因无功消耗过大无法满足要求，需降低供电的视在功率，增加供电能力。 █电网电压出现时高、时低的情况，影响用电设备的运行。 █变压器输电系统中感性负荷（如电机）较多，需补偿设备。 █企业电网中功率因数低，需提高功率因数，降低线路电流，延长电气设备寿命，减少所用导线截面规格，节约投资。 八、容量确定选型时首先要确定所需补偿容量，然后根据使用地点的电网电压确定补偿柜的型号。 补偿容量的确定有以下几种方法： 1、 理论计算法 根据电动机额定参数或实测数据按理论计算确定补偿容量。由补偿原理知：补偿容量可按如下公式来计算：
其中：P－电动机额定功率或电动机实测功率 COSφ1－电动机额定功率因数或电动机实测功率因数 COSφ2－电动机补偿后要达到的功率因数 例如：一台YR173/44-24高压电动机，额定功率为500千瓦，额定功率因数为0.74，要求补偿后功率因数为0.96，所需补偿容量是多少？

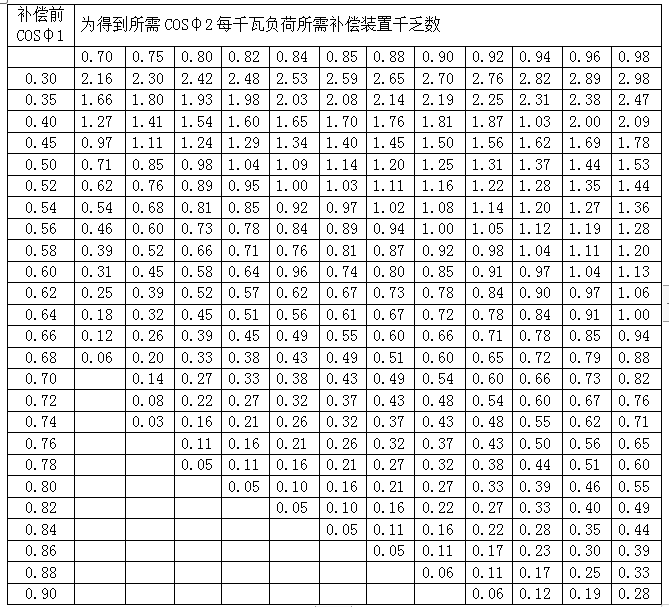

2、 系数法 补偿容量可用系数法确定：查表1得出每千瓦负荷将功率因数从COSφ1提高到COSφ2所需补偿装置千乏数，乘以电机的功率，即可得出所需补偿容量。公式如下： Q＝P(tgφ1-tgφ2)=PK K查表1可得。 表1
3、 空载电流法：
式中：Ue－电源额定线电压（千伏） Io－电动机空载电流（安） 例：一台JS138-4高压电动机，额定电压为6000伏 空载电流为7.77安
所以可选用SBB-6-75型号的补偿装置 九、订货须知 █确认电网额定电压、容量等； █确认电气系统中是否有谐波或产生谐波的设备及主要谐波特征和含量； █确认系统自然功率因数和目标功率因数； █安装要求，如：柜体颜色、是否并柜、进出线方式等； 若有特殊要求，请与我公司协商订货。
|
