一、概述

      YB系列预装式变电站系三相交流50HZ,6-35KV的户内外组合式变配电成套装置。产品以设计合理，是由高压开关设备、电力变压器和低压开关设备三部分组合在一起而构成的配电装置。因其比土建变电站使用灵活方便、体积小、占地少、造价低、施工快、可靠性高、美观等一系列优点,被广泛用于城网改造,以及高层楼寓、住宅小区、工业园区、商业中心、空港、车站码头、学校、厂矿企业等场合。

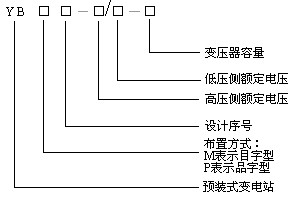

二、型号及其含义



三、使用环境条件
     1、海拔高度不超过1000米。
     2、环境温度：上限+40℃，下限-25℃，24小时周期内平均温度不超过+35℃。
     3、地震水平加速度不大于0.4m/s²,垂直加速度不大于0.2m/s²。
     4、无剧烈振动和冲击及爆炸危险场所。
四、结构特点
    1.、本产品由高压配电装置、变压器及低压配电装置联接而成。分成三个功能室，即高压室、变压器室和低压室。高压室功能齐全，高压室由HXGN□-12真空环网柜或SF6环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
    2、变压器采用S9、S11以及其它低损耗油浸式变压器或SCB系列干式变压器。变压器室设自动强迫风冷系统及照明系统。
    3、低压室可根据用户要求采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同需求，为方便用户的供电管理和提高供电质量。
    4、高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠。操作维护方便。
    5、采用自然通风和强迫通风两种方式，使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度自动启动和关闭，保证变压器满足负荷运行。
    6、箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
五、订货须知
    订货时用户须提供下列资料：
   1、产品型号、规格、数量、颜色及交货期；
   2、提供接线方案、元器件型号、规格及要求；
   3、如有特殊要求，则可双方协商解决。
