KYN61铠装移开式交流金属封闭开关柜

一、概述

1.1概要

       KYN61-40.5系列产品可提供铠装移开式，箱型固定式等不同类型。产品结构紧凑，具有丰富的产品方案满足用户不同需求，断路器可选配自主品牌或西门子，ABB等国际品牌。

1.2标准和规范

       KYN61-40.5满足IEC298、GB3906、DL404等标准的要求。开关柜外壳防护等级：IP4X。
1.3使用环境条件
       海拔高度：不超过2000米;
       环境温度：上限为40℃；下限为-10℃；
       相对湿度：日平均值不大于95%，月平均不大于90%；
       地震烈度：不超过8度;
       没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所；
       注：超出上述环境条件时，用户应与制造厂协商；

二、技术参数

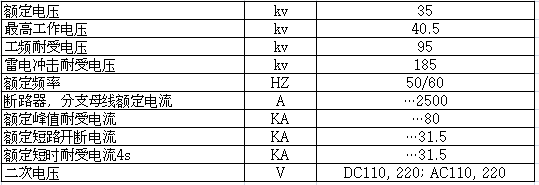

      2.1电气参数



       注：外界温度55℃额定电流2500A需强制通风

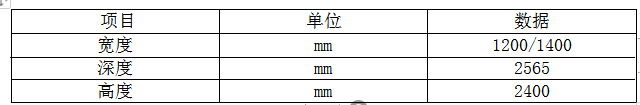

2.2 外型尺寸和重量
      2.2.1 配ZN85-40.5真空断路器



     注：所用变尺寸为1400x2565x2400或1600x2865x2400(宽x深x高)，具体尺寸根据配变压器的容量和外型定。

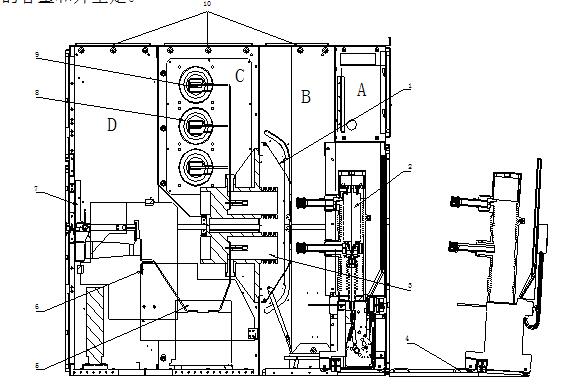

图1： KYN61-40.5  1250A 剖视图


        KYN61-40.5的结构
3.1 基本结构(图1)
     开关柜的主要结构包含手车室、母线室、电缆室、低压室。图2-图6展示了柜体的结构电器设备的安装。
3.2 外壳和分隔(图1, 图2,图3)
      开关柜外壳由高质量的2mm敷铝锌板组装而成。泻压板安装在高压室的顶部，当发生内部燃弧产生高压时，泻压板被打开。相邻开关柜由侧板隔开。所有门采用粉末喷涂以防腐蚀且可打开近180。
3.3 手车室(图2)
       手车室安装了导轨，保证可移开单元可靠的在工作位置和试验/隔离位置之间移动。
       可移开单元从工作位置退到试验/隔离位置时，活门13/14自动关闭,可防止接触到带电体。可移开单元在试验/隔离位置时手车室门仍可完全关闭。此时，断路器分/合指示和储能/未储能指示可通过视察窗观察。
断路器的操作时应关好前门。
3.4 可移开单元(图3)
       触臂和梅花触头安装在断路器的电极上，当可移开单元在工作位置时，它们形成与静触头的电气连接。
       开关柜和断路器之间信号、保护和控制线(以下简称二次线)的连接由安装在断路器二次插头和安装在开关柜上的二次插座共同实现的。
3.5 机械联锁/防止误操作(图3,图6,图7)

•   只有断路器在分闸位置时，方可推进或推出可移开单元，可靠防止带负荷推拉断路器。
•   只有处于工作位置、试验/隔离位置时，断路器方可进行分、合闸；
•   只有当可移开单元抽出到试验/隔离位置及以外时，接地开关方可合闸；
•   只有接地开关处在分闸位置时，手车方可进入工作位置；
•   接地开关合闸后，才能打开后门，防止误入带电间隔；
•   只有关上后门，才能分接地开关；
•   只有可移开单元在试验/隔离位置时，方可插上和解除二次插头；
•   可移开单元处于工作位置时，二次插头被锁定，不能拔除。

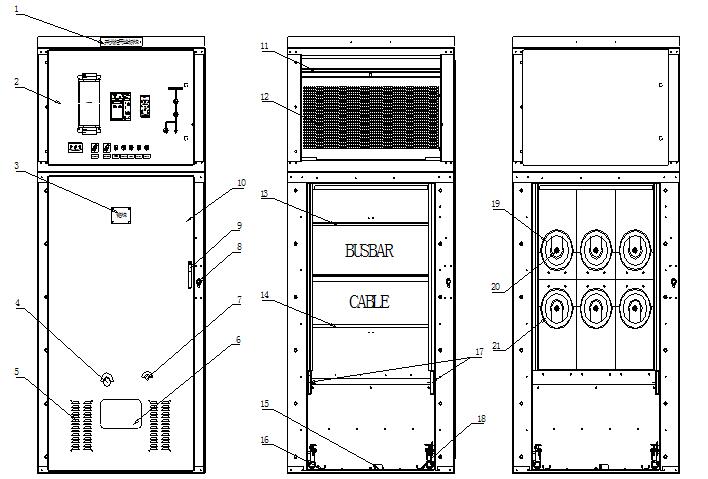

图2： KYN61-40.5  开关柜正视图
1 开关柜用途标牌
2 仪表门
3 铭牌
4 接地开关操作孔
5 通风道，下部（2500A时开通风道）
6 视察窗
7 断路器分合操作孔（断路器分合指示标牌）
8 接地开关分合操作孔（接地开关分合指示标牌）
9 门锁
10 手车室门
11二次小母线安装板
12 继电器安装板
13 上活门
14 下活门
15 手车接地排
16 手车左导轨
17 手车锁定板
18手车右导轨
19 上触头
20 静触头
21 下触头盒

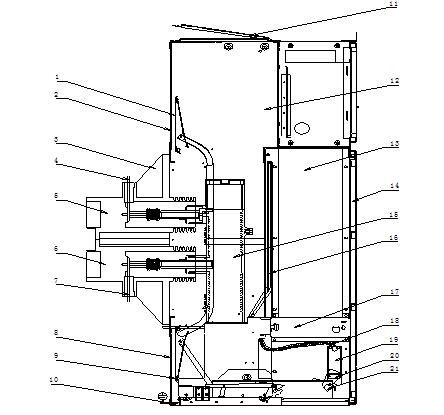

图3： KYN61-40.5  前柜基本结构图
1 上活门
2 上隔板
3 触头盒支撑板
4 引出排(母线侧)
5 上触头盒
6 下触头盒
7 引出排(电缆侧)
8 下隔板
9 下隔板
10 手车接地排（与主接地排相连）
11 泄压板（2500A时需强迫风冷，柜顶开通风道）
12 外壳
13 二次线通道
14 手车室门
15 可移开单元
16 手车上面板
17 手车锁定板
18 二次插头连接管
19 二次插头
20 二次插座
21 二次插头连锁挡片
注：图示手车位于工作位置



图4： 触头连接1600-2500A

1 下部连接单元                          6 碗型垫圈(20)
2 垫块(5mm)                              7 螺栓(M16/M20)
3 碗型垫圈(10)                           8 梅花触头
4 螺栓(M10)                               9 触臂
5 静触头

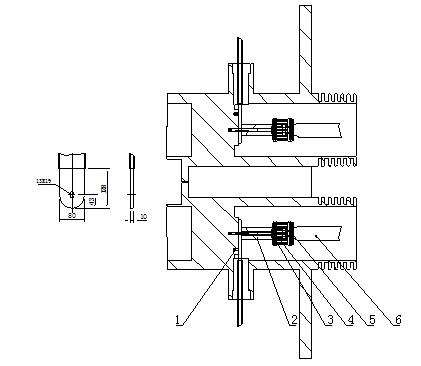

图5： 触头连接1250A

1 下部连接单元                  5 梅花触头
2 静触头                             6 静触头
3 碗型垫圈(10)
4 螺栓(M10)

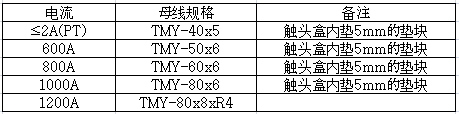

支母排设计1250A及以下馈线及PT柜电缆室支母线规格与电流的关系.



1250A以下馈线及PT柜母线室的支排规格为TMY-8*80*R4
1250A以上支母线规格同主母线.

主母排设计

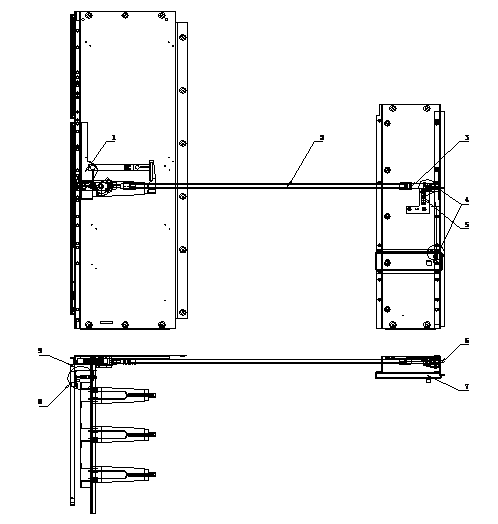

                   图6： 接地开关操作机构
1 接地开关
2 接地开关大轴
3 前操作轴
4 接地开关与手车的机械连锁机构
5 接地开关辅助接点
6 二次插头连锁挡片
7 手车锁定板
8 接地开关与后下门的机械连锁机构
9 后下门

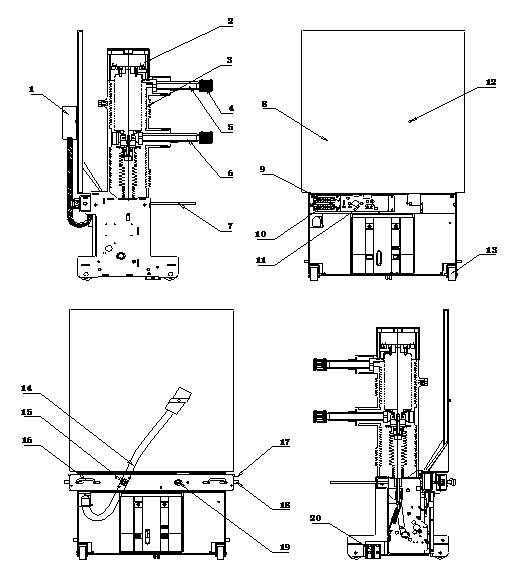

图7： 断路器结构图
1 二次线插头
2 绝缘筒盖
3 绝缘筒
4 梅花触头
5 上触臂
6 下触臂
7 紧急分合闸连杆
8 面板
9 试验位置辅助开关
10 工作位置辅助开关
11 推进联锁机构
12 二次线插头挂接螺栓
13 轮子
14 二次线软管
15 推进轴
16 把手
17 接地开关联锁板
18 锁定杆
19 紧急分合闸操作轴
20 手车接地排


4    运输及存放
4.1  出厂条件
       确保所有的工作都完成后，按照相关标准进行例行检查，结构功能符合要求时，方可进行包装或存放。
4.2  包装
       开关柜的运输必须根据运输条件的不同采取不同的包装方法。个别场合不需包装，而有时需考虑耐航包装。特别是海上运输（甚至在货柜船中），他们需要大量的干燥剂和密封的塑料布防潮。许多场合还需安装湿度指示器，若用铝合金板进行防护，则需在防护板上开一个窗口观察指示器。干燥机有效的时间内，颜色指示剂为蓝色，当它变成粉色时，说明柜内湿度超过了某一定值（比如40%），这时应该替换干燥剂。干燥剂的使用在相关标准中有详细的说明。
4.3  运输（图8）
       开关柜有四个起吊环。它可以用起重机、叉车或手动千斤顶搬卸。注意保护人身安全及可能造成的财产损失，勿倒置。
起重机起吊：
      选择合适的吊环及吊绳
      抽出单元将被单独处理
4.4   交货及中间存储
货到现场后，应进行如下检查：

•    检查开关柜是否完好，是否受潮。若是中间存储，还需检查干燥剂，判断是否需要更换干燥剂。
•    依照装箱单检查是否缺件或运输损坏，并向发货人或运送者出具证明。
•    最好对损坏部分进行摄影。
•    最适宜的中间存储条件：依照开关柜和元件所要求的最小条件。
•    只需简单包装或不需包装的场合。
•    干燥并且通风良好的储藏室，空气质量依照相关标准规定。
•    室内温度不低于-5℃。
•    没有其他有害条件的影响。
•    竖直摆放开关设备。
•    不能堆放开关设备。
•    柜上的覆盖物不能太多，确保开关柜通气性良好。
•    安装运行前，定期进行必要的检查。
•    适于航海的或相似条件的包装及内部保护。
•    将开关柜存放于干燥的地方，防止天气和其它有害物的破坏。
•    在没有有害的环境下检查包装。
•    每隔一定的时间检查颜色指示剂以确定干燥剂是否有效。
•    采取措施防止因存储时间大于包装寿命时的包装和反腐蚀措施实效。

5    现场安装
       开关柜的现场安装需确保正确的安装顺序及高质量标准。包装由熟练工人打开，要求在现场有责任人进行检查指导。同时，应参照产品安装使用说明书。
5.1   现场要求
        安装前，需对安装场所检查。安装开关柜的房间必须有照明设备和现场电供应、门锁、房间干燥并有通风设施；准备工作如电缆沟、二次电缆管道等已准备就绪。安装场所应满足相关标准的规定。

5.2   安装基础形式（图9）
        开关柜应在直立的情况下进入室内，它的结构数据可在产品使用说明书中估算。

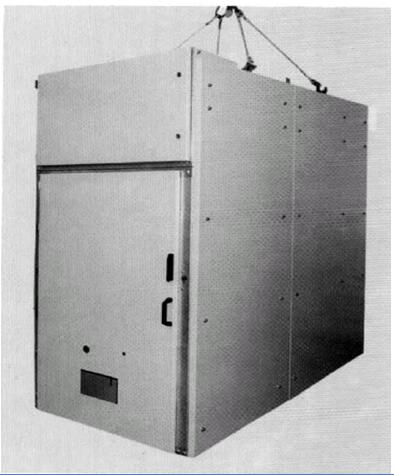

图8  起吊示意图

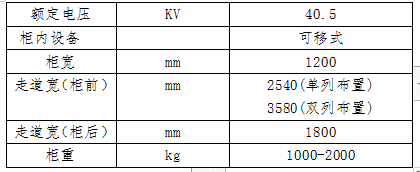

5.2.1结构参数



5.3 柜体安装（图8）
      用8.8级拉力的螺杆。用螺栓连接母排，其所需扭矩值如下表：

•   无润滑连接的额定扭矩取决于螺纹摩擦系数0.14（其实际数值不可避免在一定范围内波动）
•   螺纹和接触表面润滑。
•   对一些偏离一般规则的扭矩值（比如接触系统和转换终端）需查阅详细的技术文件。

安装步骤如下：

•    按指定的起吊环起吊开关柜。
•    拆除吊索。
•    将可移开部分从开关柜中移开并加以有效的保护。
•    将端封板移开。
•    将开关柜在基础上正确的位置排成一行（垂直方向安装不平度不得超过2mm，尤其在前面）并用螺栓连接在 一起 。当柜子超过10台时应考虑从中间部位开始安装。
•    当开关柜完全装配好时，可用螺钉或焊接将其和基础框架连接在一起。

5.4 接地（图2和图3）
       手车接地排已经在手车室底部安装并且须和开关柜的主接地排连接在一起。框架主接地排与配电室主接地系统用截面不小于16mm²的黄绿线连接，对10台以上的长排列的开关柜，连接节点不少于两个。
5.5 安装后的检查

•    检查油漆有无损伤并在必要时补漆
•    检查螺栓有无松动，尤其是母排和接地系统中的，必要时拧紧。
•    仔细清洁开关柜
•    清除柜内所有杂物。
•    彻底整修在安装和连接中移动过的封板。
•    封闭因特殊需要在外壳保留的但已不再需要的孔。
•    将可移开单元推进开关柜。
•    检查触头系统和联锁机构运动是否灵活，必要时加以润滑。

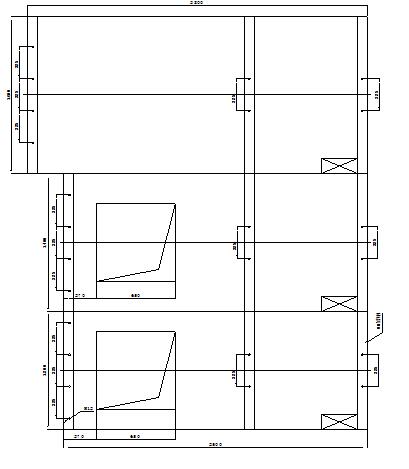

图9  开关柜地基图(宽度分别为1200/1400/1600mm)

6      KYN61-40.5的操作
         注意：开关柜的操作和相关工作，应该由经过培训和有经验的人员进行。要注意相关安全规则的规定。
  注意：不要在开关柜泻压顶板上行走
6.1   投入使用
6.1.1 准备工作（图1，图2，图3，图4，图7）

•    在和高压一次电源连接前，应该先做下列工作：
•    应认真核对开关柜铭牌所标技术数据与运行电力线路所要求的技术数据是否一致；
•    检查元件如断路器、可移开单元、绝缘件等；
•    检查主接地排和接地排是否可靠连接；
•    检查开关柜的粉末喷涂件的涂层是否有损伤并采取必要的措施；
•    清除所有开关柜内的异物，如工具，剩余材料等；
•    清洁开关柜，用干净、柔软、干燥的布檫去绝缘件上的油脂或灰尘；
•    重新安装所有安装或调试过程中被移走的封板、电缆盖等；
•    必须取掉断路器的运输防尘盖；
•    一次回路试送电，在此过程中，要特别注意电压互感器，电缆等的情况；
•    接通二次电源；
•    进行开关柜操作的调试，注意观察相关的位置指示；
•    检查机械和电器联锁；
•    设置开关柜的控制保护元件至所需数值，检查其功能；
•    培训当地的操作人员，使其了解开关柜正常操作的基本细节；
•    检查以上准备工作是否完成。
•    根据职责分配，检查下列开关柜附近设备也是必要的：
•    一次电缆
•    二次电缆
•    二次电源
•    远方遥控系统
•    接地系统
•    配电室设备
•    配电室环境

6.1.2  启动

•    遵守相关安全规程；
•    确认系统中断路器处于分闸位置；
•    移走任何现有的接地线和短接线；
•    给电缆送电；
•    测量并检查所有接通高压电应产生的作用；
•    留意观察任何不正常现象；

6.2    操作开关
       操作开关时应关好前门。
6.2.1   可移开单元用VD4/VG1-40.5断路器（图1，图2，图3，图7）

•    从试验/隔离位置进入工作位置：
•    插好二次插头；
•    关上前门；
•    确认断路器处于分闸位置；
•    用手车推进摇把顺时针摇动丝杠大概45圈，直到丝杠到达被限制转动位置，此时可移开单元处于工作位置；
•    观察手车位置指示；
•    移走手车推进摇把；
•    从工作位置退到试验/隔离位置;
•     确认断路器处于分闸状态；
•     按上述进入工作位置相反过程操作；
•    将断路器单元拉出柜外；
•    打开手车室门；
•    从插座上取下二次插头并固定在断路器上面板上；
•    拉动断路器手车把手，使手车锁定销解锁；
•    将断路器单元拉出开关柜外；
•    关上手车室门；
•    将断路器单元送入试验/隔离位置：
•    按上述过程操作，改变相应的操作顺序；

6.2.2   断路器（图7）
        断路器的操作详见断路器样本。
6.2.3   接地开关（图6）

•    手动分/合;
•    将滑板压至接地开关操作孔底部。（如果接地开关处于合闸位置，它已处于此位置）;
•    插入接地开关操作杆;
•    合闸时，顺时针转动操作杆大概270°至操作杆无法转动；分闸时，逆时针转动操作杆大概270°至操作杆无法转动；
•    观察接地开关机械/电气位置指示；
•    拿开接地开关操作杆，如果接地开关已合上，滑板处于接地开关操作孔底部不上弹；

7    维护
7.1  目的

•    维护工作用来维持开关设备的无故障运行并可获得最长的使用寿命。维修工作由以下几个紧密有关的部分组成：
•    检查 ：取决于实际情况
•    维护 ：用于保持设备具体工作状况的措施
•    检修 ：用于恢复设备具体工作状况的措施

注意：维修工作只能是由经过培训，熟悉本开关设备的人员担任，并且应符合GB和电力部门颁发的各种安全规程的要求。建议维护和检修的工作聘请襄阳赛克斯电气的对外服务人员来担任。
7.2  一般要求
      维护工作与设备或零部件（如易磨损件）和老化情况有关。所需进行的维修工作的时间间隔取决与开关操作的频率、运行时间、断路器的短路开断次数，另一方面，还取决于不同的操作模式或个别原因，误操作或环境因素（空气中的水汽及粉尘）。
     由于KYN61-40.5交流铠装移开式开关柜具有结构简单和耐用的特点，因此具有很长的使用寿命。
     真空断路器的使用与维护请参阅相关的断路器样本。
7.3  检查与维护
7.3.1检查
     每1-2年需对开关柜进行检查，具体根据当地的环境和操作的情况。
注意：在进行维修工作时，所有的辅助电源均必须断开且没有再送电的危险。

•     检查工作应包括下列内容但不应局限于下列内容：
•     检查安装时产品是否有任何部位的变形，产品的清洁程度和周围环境的情况：
•     检查开关的操作机构和控制机构，联锁、保护、报警和其它的装置：
•     检查隔离触头系统的表面（在可移开部件拉出开关柜的情况下目测），当触头表面的镀银层损坏或露铜，当触头表面腐蚀严重或显示其它损坏或过热（触头表面变色），需更换触头部件：
•     检查所有的开关柜的附件和辅助的设备：
•     在正常电压下操作，设备不出现异常情况，如：异常的声音、异味或在黑暗的情况下的弧光：

7.3.2  维护

•     基本的维护工作和在检查是发现必须维护的工作包括以下几个方面：
•     仔细清洁开关柜特别是绝缘件的表面，当发现其由于受到盐雾的污染，发霉时，需用软布清除污染物，如果产品表面含有油污，可用在软布上掺少许家庭用碱性清洁剂擦拭，再用干布擦干：
•     检查回路连接和接地连接的螺钉是否紧固：
•     对接触的点和抽出部件，联锁的传动部分加涂润滑脂：

7.3.3  维修
注意：当开关柜的缺陷被发现时应立即进行维修。
7.4  测试(图1，图2，图6)
7.4.1 测试断路器抽出式单元

•     当对抽出式单元进行维修时需对下列情况进行检测：
•     检测抽出单元辅助开关的安装，按照联锁的设计要求保证手车在试验/隔离位置、工作位置辅助开关处于断开状态；
•     通过检查和试验操作，通过手柄摇动手车应轻便灵活；

7.4.1.1将手车设定在试验/隔离位置

•     摇动手柄几圈使手车离开试验/隔离位置向工作位置移动；
•     慢慢使手车向回移动，直到停止在手柄转动到停止位置前时，辅助开关应开始切换；
•     慢慢使手车从试验/隔离位置向工作位置移动直到试验位置辅助开关刚切换；
•     在这个位置，需保证仍可以操作手车上的ON-OFF铵钮，进行这个操作时，断路器上闭锁电磁铁的功能应手动解除。

7.4.1.2 将手车设定在工作位置

•     摇动手柄几圈使手车离开工作位置向试验/隔离位置移动
•     慢慢使手车向前移动，直到停止
•     在手柄转动到停止位置前时，辅助开关应开始切换

7.4.2 测试联锁功能
7.4.2.1 必须保证断路器和接地开关在分闸状态下手车才能从试验/隔离位置向工作位置移动此时需检查下列功能：

•    如果断路器处于合闸状态，手车向工作位置的操作必须被机械联锁锁定。
•    如果接地开关处于合闸状态，手车向工作位置的操作必须被机械联锁锁定。

7.4.2.2 必须保证断路器在分闸状态下手车才能从工作位置向试验/隔离位置移动此时需检查下列功能：
       如果断路器处于合闸状态，手车向工作位置的操作必须被机械联锁锁定。
7.4.2.3 只有手车在试验/隔离位置或工作位置时断路器才能合闸。
注意：此时控制二次插头必须预先插好。 此时需检查下列功能：
    手车在试验/隔离位置和工作位置之间的任何位置断路器不能合闸
7.4.2.4 在控制电压失去的情况下，必须保证手车在试验/隔离位置或工作位置时，断路器只能分闸。

7.4.2.5 如果手车安装有Y0的闭锁，在没有控制电压时手车将被锁定，此时不能用强制力移动手车。

7.4.2.6 手车在工作位置时，二次控制插头必须被锁定。

7.4.2.7 保证手车在试验/隔离位置或移开位置时才能操作接地开关。

7.4.2.8 接地开关电器联锁与指示。

    检查与接地开关对应的辅助开关的安装位置。

    辅助开关的切换应对应与接地开关的分/合闸位置。
