GCS 型低压抽出式开关柜

一、概述
   GCS 型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
   装置适用发电厂、石油、化工、冶金、纺织、高层建筑业的配电统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相流频率为50（60）HZ、额定工作电压为380（400）（600）V，额定电流为6300A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。
   装置的设计符合下列标准
          IEC439-1         低压成套开关和控制设备
          GB7251          低压成套开关设备
          ZBK36001       低压抽出式成套开关设备。

二、产品型号及含义

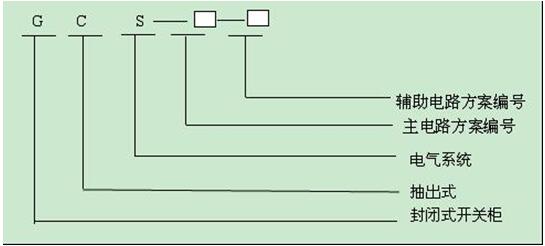

1、产品型号

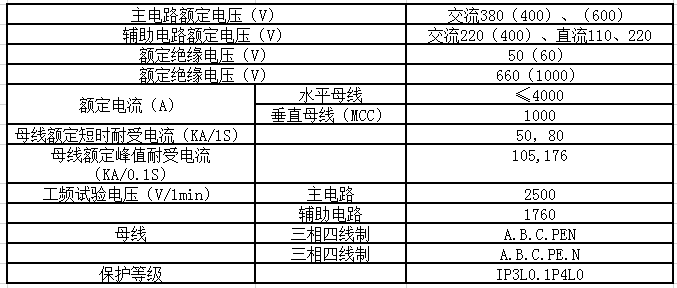

2 主要技术参数见表1
 2.1 基本技术参数见表1

2.2 辅助电路方案
   █ GCS 辅助电路图册共有辅助电路方案120个，分上下两册。上册《交流操作部分》共分63个方案，下册《直流操作部份》共有57个方案。
   █直流操作部分的辅助电路方案，主要用于发电厂变电站的低厂（所）用系统。适用于200MW及以下和及300MW以上容量机组低压厂用系统，工作（备用）电源进线，电源馈线和电动机馈线的一般控制方式。
   █交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电气联锁备用自投、自复等控制电路工程设计中可直接采用。
   █直流控制电源为直流220V或110V，交流控制电源为交流380V或220V，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源采用不接地方式控制变压器，留有电源供需要使用弱电信号灯时采用。
   █电度表的安装地点和电压的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。
2.3 母线
   ■为提高母线动热稳定能力和改善接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排的连接部分必须搪锡，推荐采用全长搪锡，也可选用全长镀银铜母线。
2.3.1 水平母线
   ■水母线于柜部母线隔室内， 3150A及以上为上下双层布置，2500A及以下为单层布置，每相由4条或2条母排组成，大大提高了母线的短路强度。

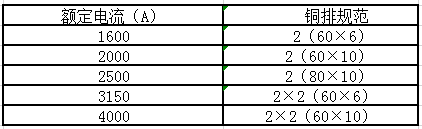

   ■装置水平母铜排选用见表3。
表3

2.3.2 垂直母线
   用于抽屉柜的垂直母线采用搪锡母线。L形母线规格（mm）：（高×厚）+（底×厚）（50×5）+（30×5）
2.3.3 中性接地母线
   采用硬铜排。贯通水平中性接地线（PEN）或接地+中性线（PEN）规格见表4。
 表4

  装置内垂直PEN线或PE+N线的规格全部选用40×5.
2.4 电器元件选择
   装置主要选用技术性能指标先进，采用引进技术国内已能批量生产的电器元件。
2.4.1 主开关
   ■ 630A及以上的电源进线及馈线开关，主选AH系列，也可以用DW40、DW48系列、AE系列、3WE或ME系列，认为有必要时，也可选用进口的M系列或F系列。
   ■ 630A以下的馈线和电动机控制用开关，主要选用TG系列、CMI系列、塑壳开关也可以选用NZM系列、TM30系列塑壳断路器。
   ■ 交流接触器，主要选用B系、LCl系列、3TB系列的接触器以及与之配套的热继电器、联锁机构。
   ■ 电流互感器可采用SDH系列、SDL系列SDll系列.
   ■ 熔断器选用高分断能力的Q系列刀熔和NT00系列。
   ■ 为提高主电路的动稳定能力，使用CMJ型组合式母线夹和绝缘支件，采用高强度、阻燃型的合成材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调正积木式间块即可适用不同规格的母线。
   ■ 为降低功能单元的间隔板、接插件、电缆头的温升，采用专用转接件，与同类产品比较转接件热容量增大，温升降低。

3.装置特点
   ■ 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
   ■ 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
   ■ 母线平置式排列使装置的动、热稳定性好，能承受80／17KA短路电流的冲击。
   ■ GCS柜单柜的回路数量最多到22回，充分考虑大单机容量发电石化系统等行业自动化(机群的需要)。
   ■ 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。
   ■ 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件强度的要求。
   ■ 抽屉单元有足够数量的二次插插件（1单元及以上为32对，1/2单元为20对。)，可满足计算机接口和自动控制路对接点数量的要求。
4.安装与使用
   ■ 产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。
   ■ 产品的安装应按安装示意图进行基础槽钢安装,主母线连接时有不下平整时需平整后再连接紧固。

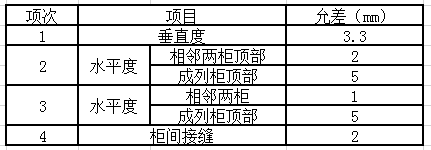

   ■ 装置单元或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合表6规定。

三、产品安装后投运前的检查与试验
  ■ 检查柜面漆或其它复盖材料（如喷塑）有否损坏，柜内是否干燥清洁。
  ■ 电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。
  ■ 主要电器的产辅触头的通断是否可靠、准确。
  ■ 抽屉或抽出式机构抽拉应灵活、轻便、无卡阻和碰撞现象。
  ■ 抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电缺陷联锁装置应动作正确，闭锁或接触均应可靠
  ■ 相同尺寸的抽屉应方便的互换，无卡阻和碰撞现象。
  ■ 抽屉与柜体间的接地触头应接触紧密，抽屉当推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比触头后断开。
  ■ 仪表的刻度整定、互感器的变比及极性应正确无误。
  ■ 熔断器的熔芯规格应符合工程设计的要求。
  ■ 保护的额定值及整定应正确，动作可靠。
  ■ 用1000兆欧表测量绝缘电阻值不得低于1M欧。
  ■ 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
四、使用注意事项
  ■ 装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
  ■ 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
  ■ 经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。

五、订货须知

　　订货时须提供系统电压、配电方案、功能要求、配置要求等。
