一、概述

SBSC系列缓起装置是一款专为电力系统冲击电流抑制设计的专用控制设备，用于解决大容量设备合闸、充电瞬间产生的冲击电流问题，可将设备启动冲击电流精准限制在额定电流的1.5-3.5倍，彻底杜绝瞬时大电流对电网、变压器、电容及后端用电设备的冲击损伤。

本产品适用电压等级为35kV及以下电力系统，设备容量覆盖0.8MW-40MW全区间，适配多种大功率电力设备工况。产品广泛应用于光伏集电线路、大容量电力变压器、SST固态变压器、电容装置等场景，有效改善设备启动合闸时的电网电压波动、继电保护误动作、设备绝缘老化等问题，大幅提升电力系统运行的稳定性、安全性与设备使用寿命，是新能源电站、工业变电系统、岸电系统的核心配套保护设备。

二、工作原理

SBSC系列缓起装置采用限流软启动控制原理，结合智能采样监测并精确切换控制技术，实现设备平稳启动、精准限流，整体工作流程分为采样监测、限流缓冲、旁路运行三个阶段。

三、性能特点

（1）精准限流：依据负载及电网特征设计完美匹配限流阻抗，可精准稳定控制启动冲击电流在1.5-3.5倍额定电流，完美适配变压器合闸、电容充电、固态变压器启动等不同冲击工况，杜绝限流不足或过度限流问题。

（2）宽域参数覆盖：支持35kV及以下全电压等级，容量覆盖0.8MW-40MW，可满足中小型光伏电站、工业变电站、固态变压系统等各类场景的大功率设备启动需求，适配范围广。

（3）启动平稳，保护全面：无级平滑启动，无冲击、无浪涌，有效避免瞬时大电流对变压器绕组、电容介质、电网线路的损伤，防止电网电压骤降、闪变，规避继电保护误跳闸、设备绝缘击穿等故障。

（4）智能自动化运行：全程全自动监测、自动限流、自动旁路、自动复位，无需人工干预，启动完成后无能耗运行；配备完善的保护功能，故障时自动报警、跳闸，安全性极高。

（5）可靠性高，适应性强：核心元器件采用工业级材质，柜体防尘、防潮、防锈，抗电磁干扰能力强，可适应户外、户内多种复杂工况；启停响应速度快，重复启动性能稳定，可长期连续运行，免频繁维护。

（6）安装运维便捷：柜体结构模块化设计，布线规整，接口标准化，安装接线简单；配备可视化运行指示灯、故障显示界面，设备运行状态一目了然，故障排查、日常运维便捷高效。

四、型号命名

本产品型号采用企业标准化命名规则，型号编码规则清晰、辨识度高，完整型号格式

型号示例：SBSC1-10kV-20MW，代表适配10kV电压等级、额定适配容量20MW的缓起装置。

五、主要技术参数

六、使用条件

6.1 环境条件

（1）环境温度：工作环境温度-25℃～+50℃。

（2）相对湿度：≤90%（无凝露、无结霜），高湿环境需加装除湿装置，避免柜内元器件受潮短路。

（4）海拔高度：≤2000m，海拔超过2000m需定制高原适配机型，修正绝缘与耐压参数。

（5）环境洁净度：安装场所无易燃易爆气体、无腐蚀性气体、无粉尘、无蒸汽、无盐雾污染，避免元器件腐蚀、绝缘下降。

（6）振动与冲击：安装位置无剧烈振动、无强机械冲击，振动频率≤100Hz，振幅≤0.1mm。

6.2 电网条件

（1）电网电压波动范围：额定电压±10%，三相电压对称，无严重谐波畸变。

（2）电网频率稳定在50/60Hz±0.5Hz，无频繁大幅波动。

（3）前端配电开关、接地系统完好，接地电阻符合国标电力设备要求。

6.3 安装条件

（1）设备仅限固定垂直安装，柜体倾斜度≤5°，严禁倒置、倾斜安装。

（2）户内安装需预留通风散热空间，柜体前后左右预留≥500mm检修距离；户外安装需配备防雨、防晒、防尘防护设施。

（3）安装基础平整牢固，承重能力满足设备自重要求，无沉降、晃动问题。

七、外形图及尺寸

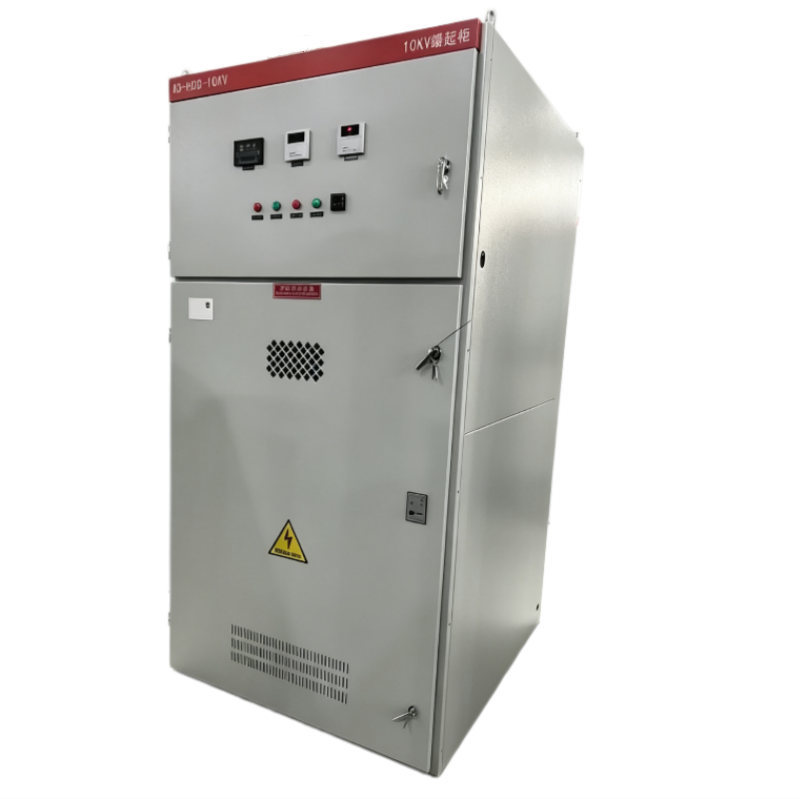

SBSC系列缓起装置采用标准立式柜体结构，钣金加厚材质，整体密封性好、结构稳固，不同容量、电压等级柜体尺寸不同，请以实际为准。以下尺寸为参考尺寸，单位：（mm）

400V缓起装置：高2200

10KV缓起装置：高2300,宽1200，深度1450

35KV缓起装置：高2600,宽1800，深度2800

注：可根据用户现场安装空间、防护需求，提供非标尺寸定制服务。

八、订货须知

为确保供货设备完全匹配用户现场工况，用户订货时需明确以下参数及需求，避免设备选型不符、无法正常使用：

（1）核心参数：明确设备适配电压等级、所需额定适配容量（0.8MW-40MW）、目标限流倍数（1.5-3.5倍区间可指定）。

（2）应用场景：说明设备使用工况及负载参数，如光伏集电线路、大容量变压器、SST固态变压器、高压电容充电等的负载详细电气参数，便于匹配最优阻抗及控制方案。

（3）安装环境：明确户内/户外安装、海拔高度、温湿度工况、是否需要高原型、防腐型、防水型定制配置。

（4）柜体需求：确认标准柜体尺寸或非标定制尺寸、防护等级、是否需要加装风机、声光报警、远程通讯（RS485/Modbus）等拓展功能。

（5）配套服务：明确是否需要现场安装指导、调试服务、技术培训、专属质保周期升级等增值服务。

（6）其他要求：如有特殊接线方式、联动控制需求、外观标识、批量定制等特殊要求，需提前书面告知厂家。
