                                                             矿用一般型一体式高压固态软启动装置



SPHMV-KY矿用一般型一体式高压固态软启动装置((图1)


1
、范围
    SPHMV矿用一般型一体式高压固态软启动装置主要用于矿井下无瓦斯煤尘爆炸的场所的井底车场、总通风道和主要通风道额定电压 3000-10000V 的鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成,可满足不同的电流及电压要求。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用,是理想的高压电机起动及保护设备。 产品符合GB/T12173-2008《矿用一般型电气设备》、JB 8739-2015《矿用隔爆型高压配电装置》、GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.3-2010《爆炸性环境  第3部分:由增安型保护的设备》等标准。

2、规范性引用文件
    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 3636.1-2010     爆炸性环境  第1部分:设备 通用要求
GB 3836.3-2010     爆炸性环境  第3部分:由增安型保护的设备
GB/T 11022-2011  高压开关设备和控制设备标准的共用技术要求
GB 1984-2003       高压交流真空断路器
GB 4208-2008       外壳防护等级(IP代码)
GB/T 12173-2008 矿用一般型电气设备
GB/T 156-2007     标准电压
GB/T 191-2008     包装储运图示标志
GB/T 2423.4-2008 电工电子产品环境试验 第2部分:试验方法  试验Db:交变湿热(12h+12h循环)
JB -2015              矿用隔爆型高压配电装置
AQ 1043 -2007   矿用产品安全标志标识
GB3906-2006     3.6kV~40.5kV交流金属封闭开关设备和控制设备

3、产品型式、分类及基本参数
3.1产品型号及其含义
SPHMV-KY矿用一般型一体式高压固态软启动装置((图2)

3.2 技术指标

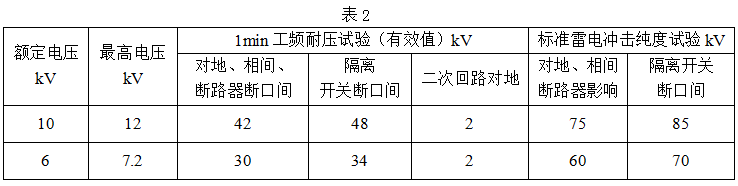

SPHMV-KY矿用一般型一体式高压固态软启动装置((图3)
SPHMV-KY矿用一般型一体式高压固态软启动装置((图4)
SPHMV-KY矿用一般型一体式高压固态软启动装置((图5)

3.3  一次方案
SPHMV-KY矿用一般型一体式高压固态软启动装置((图6)

方案说明:G01:此柜具有基本软起功能,含1只真空接触器进行旁路适合电流小于150A的回路。

           G02:此柜具有基本软起功能,含1只真空断路器进行旁路适合电流大于150A的回路。
           G03:此柜具有基本软起功能,含2只真空接触器,1只旁路,1只断开电源。
           G04:此柜同时具有软起和电源进线功能,含1只真空接触器,1只真空断路器。
           G01至G04为典型应用方案,G04为将开关柜、起动柜和旁路柜合三为一的一体化设计;特殊方案请于襄阳赛克斯电气股份有限公司技术部联系,实物产品以实际合同或技术协议为准。

3.4 设计结构
      完整的SPHMV系列软起动装置是一个标准的电机起动、保护装置,用来控制和保护高压交流电机。标准的SPHMV产品主要由以下部件组成:高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

3.5 总体结构
     SPHMV系列总体结构精心考虑以适应各种使用对象和工作环境。
         ★ 结构:结构符合GB/T12173-2008《矿用一般型电气设备》标准,在柜体中应用密封处理,减少对机器内部的污染,布局合理。先进的数字触发系统将低压控制通过光纤                        连接到高压部分,便捷的维修设计允许各相模块可以迅速单独进行更换。为运行安全起见,高压部分和低压部分完全隔离开来.
         ★ 区域:SPHMV整体结构被划分为 3 个相互绝缘的部分。由高压可控硅模块、可控硅保护部件、真空开关部件等组成的高压回路;由光纤触发部件、信号采集与保护部件                         组成的可控硅触发及信号采集与系统保护单元;由系统控制与显示部件构成的系统控制和人机交互单元;3 个单元之间相互绝缘,做到高、低压之间的可靠隔离。
        ★ 电源电缆可以从机柜的顶部或底部位置进入,在柜体内留有足够的空间以便于接电源进线、电机电缆从机柜的底部位置进入允许适当地进行弯曲。
        ★ 接地线:为保障SPHMV的可靠运行,机柜中各个控制单元地线相连接至机柜的下部接地铜排上。
        ★ 运输规定:机柜上开孔和弯角可以承受和支持整个机柜结构的最大重量。

3.6 一体化结构特点说明(G04方案)

    ★ 将开关柜、起动柜和旁路柜合三为一一体化设计,体积小,安装方便;
    ★ 标准配置中包括网侧真空断路器和旁路真空接触器,无需配制运行柜或开关柜;
    ★ 体积小,同等功率下体积为其它方式软起动的50%~60%,安装方便,节约空间。适合任何地方安装,与其它设备布置没有距离要求;
    ★ 柜体选用进口的敷铝锌板,经CNC机床加工,完全金属铠装,组装式结构.
    ★可独立安装或和其它柜型直接并柜减少不必要的电缆连接;
    ★ 可配装国产的ZN63A-12(VS1)系列或进口VD4系列真空断路器,适用性广、可靠性高、实现长年免维护;
    ★ 开关部分符合国家GB3906-2006标准;
    ★ 可靠的连锁装置,完全满足五防要求;
    ★ 断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生。
    ★ 各高压室均有泄压通道,确保人身安全;
    ★ 面门装有观察窗,可观察室内元件工作状态。
    ★进出线方式:侧进下出或上进下出
    ★防护等级:IP41
    注:断路器可抽出,阀组不可抽出。
    一体化结构有XGN和KYN28两种型式,XGN柜体可以用冷板或敷铝锌板,KYN28只能用敷铝锌板,一次方案或元件品牌、型号、是否并柜等信息在订货时请于襄阳赛克斯电气股份有限公司技术部联系,实物产品以实际合同或技术协议约定为准。

3.7 工作原理

      SPHMV 系列的控制核心是微处理器 CPU。微处理器对 SCR 进行相角触发控制以降低加在电机上的电压,然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩,直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流,减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击,以延长设备的使用寿命,减少故障和停机检测时间。
      当电机达到全速运行后,电机电流降到正常全速运行的电流值,SPHMV 系列软起动装置有一个旁路输出继电器,从而使旁路高压真空接触器闭合,使电机电流经旁路接触器,防止SCR导通所产生的压降引起的热损耗,提高了工作效率及可靠性。如图(1)所示。

SPHMV-KY矿用一般型一体式高压固态软启动装置((图7)

3.8技术特点

   ★ 免维护:可控硅是无触点的电子器件,不同于其他类型的产品需经常维护液体和部件等,把机械寿命变为电子元件使用寿命,连续运行数年也无需停机维护。
   ★ 安装使用简单:SPHMV是一个完整的电机动控制和保护系统,安装时只需连接电源线和电机线即可投入运行,在加高压运行前,允许使用低压对整个系统进行电气测试。
   ★ 备份特性:装置内部装有可直接起动电机的真空接触器,如果SPHMV出现故障,可利用真空接触器直接起动电机,以保证生产的连续性。
   ★ 以高压晶闸管为主回路部件,并具有均压保护和过电压保护系统。
   ★ SPHMV 安装电磁闭锁装置,防止在带电情况下误入高压装置内。
   ★ 先进的光纤传输技术,实现高压晶闸管的触发检测与低压控制回路之间的隔离。
   ★ 采用 32 位ARM核微控制器执行中心控制,控制实时高效、显示直观、可靠性高、稳定性好。
   ★ 中/英文液晶\触摸屏显示系统,操作界面人性化。
   ★ 具有 RS-485 通讯接口,可与上位机或集中控制中心进行通信。
   ★ 所有电路板均经过严格的老化实验。

4、产品规格及外形尺寸

SPHMV-KY矿用一般型一体式高压固态软启动装置((图8)

    ★ 以上是典型产品型号,如果您所需型号不在此表中,请与厂方联系。
    ★ 注意:以上机柜尺寸仅供参考,需要精确尺寸请与厂方联系。
    ★ 网侧接触器为可选件,如需增加网侧接触器,请在订货时说明。

5、接收和开箱

     每台SPHMV软起动装置在出厂前均进行了全部功能与运行测试,用户在收到设备并拆封后,请按下列步骤检查。如发现问题,请立即与用货商联系。
         ★ 确认所收到产品型号与所订购的产品型号一致,产品型号在产品铭牌上。
         ★ 检查是否随机配备产品合格证、出厂检验报告、保修卡、使用说明书、接线图纸等。
         ★ 观察是否在运输和搬运过程中有损坏。
         ★ 检查是否运输和搬运过程中有机械部件松动或断线现象,接线松动会增加阻抗影响功能。

6、安装

      ★ 软起动装置必须垂直安装。
      ★ 切勿将软起动装置安装在热源处。
      ★ 安装前要断开所有的电源。
      ★ 安装要遵循当地的电气规章和标准,要符合 IEEE 标准。

7、设备附加改造

      如果进入机柜的连线因位置不合适需要在机柜上另外打孔,要遮盖住机内的电器部件等机构,严防金属屑留在机内,以免引起严重的短路事故。在钻孔完毕后要仔细的清理机内,并检查工作区内是否有其它损坏。

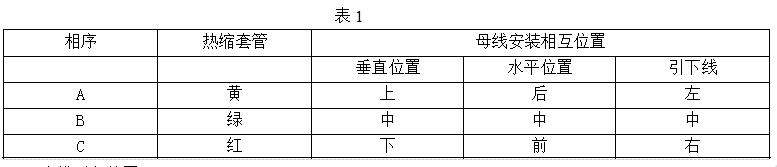

SPHMV-KY矿用一般型一体式高压固态软启动装置((图9)

8、日常维护

    工业现场需定期打扫,减少周围环境粉尘颗粒。
     SPHMV 系列高压软起装置应定期对清理高、低压仓室进行清理,清理时可用毛刷或吹风设备对仓室内的粉尘颗粒整体进行清理(周期小于20天)。
     晶闸管阀组的清理也很关键,清理时可用功率较大的吹风设备从阀体上端,从上向下进行吹风清理,清理完毕打扫现场(周期小于6个月)。
    如果现场环境潮湿应定期对SPHMV系列高压软起装置进行除湿,确保设备安全正常工作(周期根据现场情况决定)。
   考虑工业现场设备起动有震动等因素,应对SPHMV系列高压软起装置的二次控制接线进行定期检查,查看连接线头是否松动或脱落,将松动或脱落的接点拧紧(周期3个月)。

9、订货须知

     订货时请提供下列资料:
      ★ 上端电源状况
      ★ 电动机型号、额定电压、额定电流、额定功率、额定转速
      ★ 电动机拖动负载类型(风机、水泵等)
      ★ 设备进出线方式
      ★ 设备使用环境
      ★ 若用户有其它要求请与我公司联系

10、产品优势

原材料品牌选择:全部为进口或航天军工等级

原材料容量设计:5倍额定值富裕容量设计

结构设计:UG三维仿真设计

控制算法设计:计算机仿真计算、设计、验证

PCB板:老化72小时、振动、抗干扰、全载、自动测试线测试

质量控制:十四道质量控制卡点

质量验证:第三方国家级权威检测机构检测验证

知识产权:十余项专利技术
