一、概述
       GCKⅠ(GCKⅡA) 系列电动机控制中心,(与GCL动力中心)主要是由一些组合式电动机控制单元及其它功能单元组合而成,这些单元以上下顺序的方式安装在封闭式的金属柜内,用设置在柜上部的水平母线,将各个柜连在一起,同一柜连结在一起,同一柜体的功能单元则并联在垂直母线上,柜共分水平母线区、垂直母线区、电缆区和设备安装区等四个相互隔离室内,留任何一个功能单元发生事故时即可迅速切断(或更换备用功能单元),不影响其它功能单元的正常工作,可以防止事故的扩大。
       本系列产品根据IEC144的规定,当所有的门及护板都关闭时,它的防护等级达到IP40。
       本系列产品设置有完善可靠的接地系统和保护电路。所有功能单元均能按规定的性能分断短路电流,进线单元具有三段保护特性,因此,可以保证供电的可靠性,也能保证设备与系统的安全。所有功能单元均可通过接口与PC联络板(可变程序控制器)或微处理机连结,作为自动控制系统的执行单元,根据用户需要还可提供其它内容内容的功能单元和功能组合。
       本系列产品应用于交流380~660V,频率为50HZ的电路中。

二、主要性能特点
      ■ 主要电气性能完全符合国际电工标准,IEC-439和美国电气制造商协会NEMA工CS-2-322标准。
      ■ 辅助电路具有就地、远方、自动和就地、远方切换的功能接触器采用直流保持,操作电源为交流220伏,信号电源为6伏。
      ■ 水平母线具有单母线分段和单母线两种,(当采用单母线分段时母线开关亦具有自投、无自投和切换装置) 。
      ■ 受电主开关具有三段(瞬间、短延时及过载)保证,为与下一级主开关(具有瞬时及过载二段保护)配合,取消瞬间保护,避免了越级跳闸,并具有自投、无自投和切换装置,供用产应用。
      ■ 电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。
      ■ 各功能单元中的交流接触器采用无声运行,并具有节能功能。
      ■ 馈电电路主开关具有瞬时和过载保护,当用户要求,可加装漏电保护。
      ■ 照明电路主开关具有瞬时、过载和漏电保护。
      ■ 受电电路装有电流表,有功及无功电度表。
      ■ 在馈电电路中,250安及以上可装或不装电流表、电度表。
      ■ 电动机控制单元当功率大于30千瓦或60安时电路装有电流表。
      ■ 事故时备有灯光和报警装置。

三、电气性能数据

型号项 目规 格
 符合标准IEC439 / NEMALCS-2-322 / JEM1195
防护等级IEC IP40
额定绝缘电压(伏)600、750
额定电压(伏)380、660
频率(伏)50
工频耐压(伏/分)2500、3000
环境
海拔高度不高于2000米
环境温度-5~40、24小时不超过35。
 海拔高度储存运输条件-25~35
控制电动机容量(380伏)不超过85%
抽屉机械寿命0.52~155千瓦
 水平母线1600、2500
垂直母线630
主回路接插件100、300
辅助回路接插件10
 馈电电路最大额定工作电流400
 受电电路额定工作电流1000、1600、2000、2500
  额定短时耐受电流(千安)r.m.s/Is15、30、50
 额定峰值耐受电流(千安)30、63、110

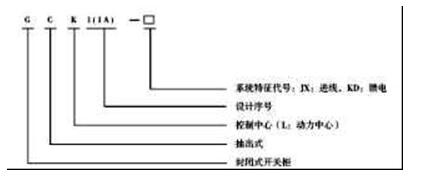

四、 型号说明

GCK低压抽出式开关柜(图1)
