一、概述:
       XGN66-12型箱型固定式户内交流金属封闭开关设备,系参考国外产品而优化设计的新产品,作为三相交流50HZ,3~10KV配电系统的接受与分配电能之用。且有可靠的五防闭锁功能。该开关柜配用CKG4-12等型真空接触器,亦可选用VS1、VD4、等其他断路器及真空接触器,兼容性强。

、设备说明
2.1结构说明:
2.1.1该高压开关柜采用金属封闭式结构,柜体骨架有角钢焊接而成,内部用钢板严密分隔成母线室、断路室、进出线电缆室、仪表室四个独立的间隔室、两柜母线室之间用2mm厚的钢板封闭,主母线用套管贯穿于各柜母线室。整个柜体由三部分组成。骨架分成断路器室和电缆室,断路器室在骨架的前方,电缆室在骨架后下方,两室间用接地的金属封板间隔,母线室位于骨架的后上部,保护、仪表室位于骨架上前方,母线室与保护室之间留有排气通道,这种结构可将任何设备、母线故障均限制在局部范围之内,可避免事故扩大,提高了高压柜运行可靠性。
2.1.2进出线方式灵活,有上进上出、上进下出、下进上出、下进下出等方式。
2.1.3可并柜亦可单柜。

2.2一次回路说明:
2.2.1产品根据设计和一次回路配置功能分:进线柜、PT柜、计量柜、出线柜、现场开关柜、隔离柜、旁路柜、站用变等。
2.2.2主开关根据合同或技术协议可选真空断路器、真空接触器。真空接触器最大电流为630A,
2.2.3隔离开关可选GN19或GN30系列。
2.2.4可根据客户实际需求灵活组织(配置)一次回路,而实现所需功能。
2.2.5并柜母线我公司已在出厂时预装过,在安装时请注意相序、位置、安装孔。

2.3二次回路说明:
2.3.1分继电器保护、微机综合保护。
2.3.2根据用户需求可以做到三地控制;本柜控制、就地控制、DCS控制&rdquo。

2.3.3由于产品的特殊性二次原理图、端子接口图以实物为准.

三、技术数据
1、主要技术数据(见表1)

名 称单 位数 据备 注
额定工作电压KV3 , 6 , 10
额定工作电流400 , 630 , 1000 , 1250 , 1600
最高工作电压KV11.5
额定开断电流KA6,20 , 25 , 31.5
额定关合电流 ( 峰值 )KA40 , 80
额定动稳定电流 ( 峰值 )KA40 , 80
热稳定时间4
操作方式CD: 直流电磁220V
CT: 交流弹簧220V

外形尺寸mm以协议为准高×宽×深
安装尺寸mm以协议为准
重量Kg1000



2、断路器调整参数(见表2)

名 称单 位数 据
ZN □- 10/1250 - 20( 例 )
额定开距mm
-1
12+1
触头超行程mm3+1
平均合闸速度m/s0.4 ~ 0.6
平均分闸速度m/s0.9 ~ 1.2
最小触头工作压力N
-200
2000+200
允许合闸触头弹跳时间ms 5
三极不同期性ms1























3、 操动机构技术数据(见表3)

机构型号CD10 ⅠCD10 ⅡCT
工作电压 (V)DC220DC220AC220
工作电流合闸98120< 5
(A)分闸2.52.5< 1.5

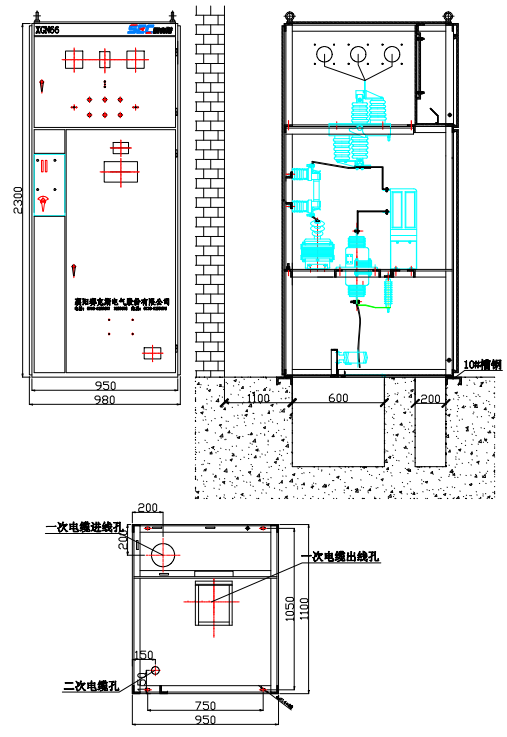

四、外形及安装示意图
XGN66箱型固定式开关柜典型安装图,具体以实际合同或协议为准。


RF
