一、概述

■ GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz,额定工作电压380V,额定工作电流至6300A的配电系统、做为动力、照明及配电设备的电能转换、分配与控制之用。

■ GGD型低压成套开关设备是根据广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,内部元件固定安装,可依据用户及现场需要前后布置,检修维护方便,现被广泛应用。

■ GGD型交流低压配电柜具有分段能力高,动热稳定性好,电力方案灵活、组合方便、系列性、实用性强,结构新颖,防护等级高等特点。

■ GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制》GB7251.1《低压成套开关设备》等标准。

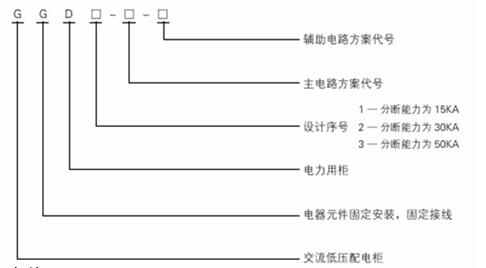

二、 产品型号及含义
GGD 型交流低压配电柜(图1)



三、电气参数

型号额定电压
(V)
额定电流
(A)
额定线路
开断电流
(KA)
额定线时
耐受电流
(KA/S)
额定峰值耐受电流
(KA)
GGD1

380

A1000151530
B600(630)
C400
GGD2380

A1500(1600)303063
B1000
C
GGD2380A32005050105
B2500
C2000

四、柜体结构
■ 构架用 8MF 冷弯型钢局部焊接拼装而成,其钢性及承载能力均达到电器元件的安装要求。
■ 主母线排列在柜的上部后方,采用 ZMJ 型母线夹。
■ 构架外形尺寸见下表 :(外形见图 1)

型号高(mm)宽(mm)深(mm)
GGD1 GGD22200600 800 1000600
GGD32200800 1000 1200600 800
 ■ 1000mm 和 1200mm 宽 的 柜, 正 面 采 用 不 对 称(800,200)(800,400) 的 双 门 结 构,600 和800 宽的柜采用整门结构,柜体后面采用对称式双门结构,既解决了直接触电的防护,又提高了整体美观和强度,也便于制造厂形成标准化生产。
■ 柜门采用镀锌转轴式铰链与构架相连,安装拆卸方便。门的折边处均加有橡胶嵌条,关门时与柜体之间的嵌条有一定的压缩行程,以防门边与柜体直接碰撞,并提高了门的防护等级。
■ 装有电器元件的仪表门,用多股软铜线与构架相连,柜内的安装件与构架间用接地滚花螺钉连接,构成完善的接地保护电路。
■ 柜体防护等级达到 IP30,也可根据用户要求在 IP20~IP30 之间选择。
■ 为加强通风和散热,在柜的下部、后上部和顶部均有通风散热孔,使柜体在运行中形成自然通风道,有较好的散热性能。
■ 柜体顶盖可在需要时拆除,便于现场主母线的装配和调整。柜顶的四角装有吊环,便于起吊、装运。
■ 柜体的骨架和门采用喷不同颜色漆的办法,给人一种立体观感,增加了柜体的整体美观。柜体推荐颜色 :门喷许继灰(欧灰),苹果绿,浅驼色。

五、产品优势

原材料品牌选择:全部为国内一线品牌或指定品牌

结构设计:UG三维仿真设计

母线及结构加工:数控CNC加工,母线压花工艺

质量控制:十五道质量控制卡点

电线电缆:全阻燃性
